La pince de tension DIMI ADSS est un ensemble d'ancrage pour les câbles à fibre optique All-Diélectriques Autoportants-(ADSS). Il sécurise le câble à un point de tension et transfère la charge de câble appliquée au poteau ou à la tour de support via l'ensemble de serrage et son matériel de connexion.
Spécifications techniques
|
Paramètre |
Spécification |
|
Type de produit |
Pince de tension ADSS / Pince d'extrémité morte ADSS- |
|
Câble compatible |
Câble à fibre optique ADSS |
|
Plage de diamètre de câble |
8 à 12 mm, 10 à 14 mm, 13 à 18 mm |
|
Type de pince |
Jeu de tension préformé / Cale mécanique ou type boulonné |
|
Charge de traction nominale |
Configurations multiples |
|
Force de préhension |
À confirmer selon la configuration sélectionnée |
|
Portée maximale appropriée |
Dépend du projet/de la configuration |
|
Principaux matériaux |
Acier galvanisé à chaud-, alliage d'aluminium, acier inoxydable, polymère résistant aux UV- |
|
Composants de préhension |
Tiges de blindage préformées / composants de préhension à coin ou boulonnés |
|
Matériel de connexion |
Manilles, maillons, cosses, tendeurs, supports de poteau/tour |
Conception de préhension de câble
Préhension préformée

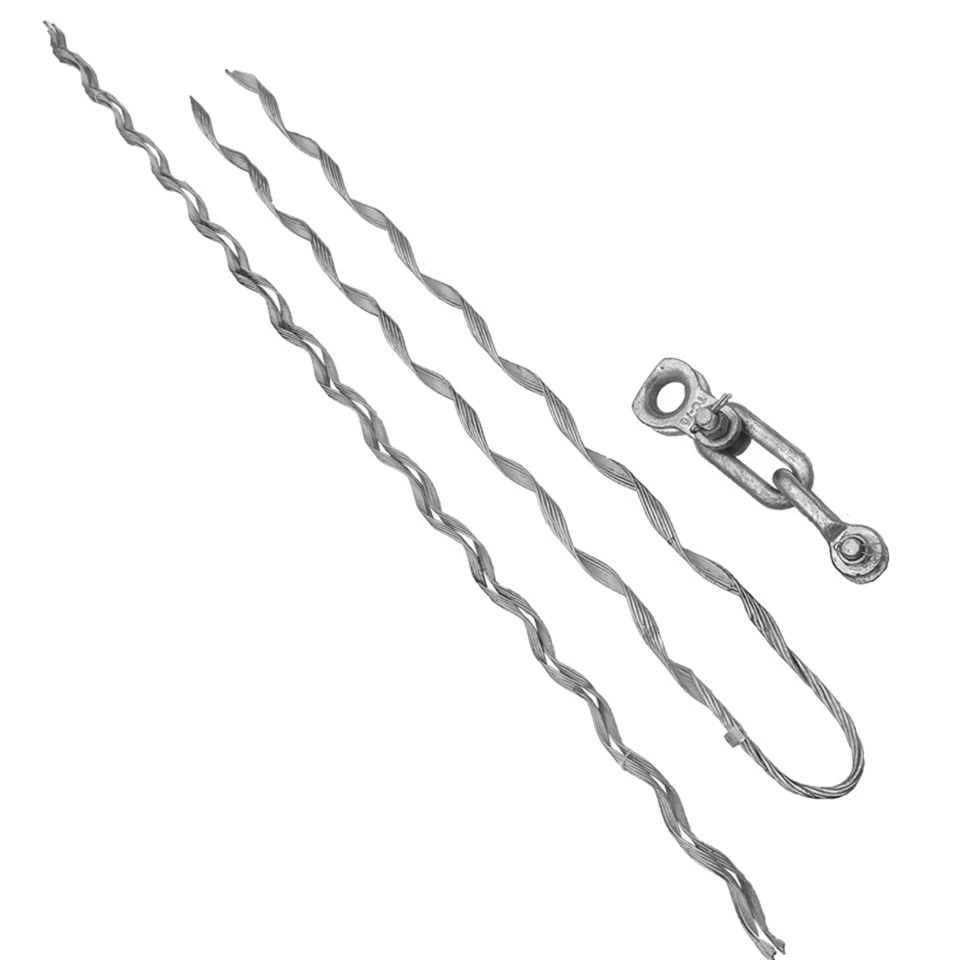

Des tiges d'armure préformées s'étendent le long du câble ADSS pour former une section de préhension définie, la géométrie de la tige correspondant à la configuration spécifiée du câble et du collier.
Préhension mécanique
Les versions mécaniques utilisent des composants de préhension à coin ou boulonnés pour retenir le câble ADSS dans le corps du collier, les pièces de préhension étant adaptées à la configuration spécifiée du produit.
Correspondance des câbles
La disposition de préhension est sélectionnée en fonction du diamètre extérieur du câble et de la construction du câble applicable, de sorte que le collier fourni correspond au câble spécifié plutôt que de s'appuyer sur une taille de collier générique.
Conception mécanique
La pince établit une relation de contact définie entre les composants de préhension et le câble ADSS, la géométrie du contact étant déterminée par la configuration du câble et de la pince sélectionnée.
Répartition de la charge de préhension :Dans les configurations préformées, la section de tige d'armure étendue-distribue l'action de préhension le long de la longueur de contact du câble désignée au lieu de s'appuyer sur un seul point de préhension court.
Chemin de charge mécanique :La tension du câble appliquée passe de la section de préhension à la structure de serrage, puis à travers l'agencement de fixation, créant un chemin de charge continu entre le câble et la structure de support.
Composants d'assemblage
Composants de préhension
Les éléments de préhension assurent l'interface directe avec le câble ADSS et varient selon que la configuration fournie utilise une rétention préformée ou mécanique.
Matériel de connexion
Le matériel de fixation forme l'interface mécanique entre l'ensemble de serrage et le point de fixation structurelle désigné.
Assemblage complet
DIMI peut fournir les composants de préhension et de connexion requis sous la forme d'un assemblage assorti lorsque les spécifications du projet nécessitent un jeu d'ancrage ADSS complet.
Services de personnalisation
Configuration des câbles
DIMI peut personnaliser la configuration des pinces en fonction du diamètre du câble ADSS spécifié et de la construction du câble lorsque la gamme de produits standard ne correspond pas aux spécifications de câble requises.
Exigence mécanique
La configuration du produit peut être ajustée en fonction des exigences de charge mécanique spécifiées lorsqu'un projet nécessite une configuration au-delà de la gamme de produits standard.
Structure de connexion
L'interface d'ancrage peut être adaptée lorsque la disposition de connexion requise diffère de la configuration standard fournie.
Contrôle de qualité
Vérification dimensionnelle
Les dimensions critiques de serrage et d'assemblage des câbles-sont vérifiées par rapport aux dessins approuvés ou aux spécifications du produit pour vérifier la conformité avec la configuration commandée.
Contrôle des matériaux et des composants
Les composants métalliques, les pièces en polymère et les composants-traités en surface sont vérifiés par rapport aux exigences de matériaux et de construction spécifiées avant l'assemblage final.
Performances mécaniques
Les configurations applicables peuvent subir des tests de traction ou de maintien mécanique conformément aux spécifications confirmées du produit et aux exigences du projet, avec la documentation de test correspondante fournie si nécessaire.
Inspection de l'assemblage final
L'ensemble terminé est vérifié pour l'intégralité des composants, l'ajustement et la conformité avec la configuration approuvée avant expédition.
Documents techniques
Spécifications du produit
Des spécifications techniques spécifiques au produit-peuvent être fournies pour permettre aux équipes d'achat et d'ingénierie de confirmer la configuration des pinces fournies avant l'approbation de la commande.
Dessins cotés
Des dessins dimensionnels peuvent être fournis pour l'examen dimensionnel, la confirmation de l'interface et l'approbation technique du projet, le cas échéant.
Documentation des tests
Une documentation d'inspection ou d'essai mécanique applicable peut être fournie pour la configuration spécifiée lorsque les procédures du projet nécessitent une vérification documentée.
FAQ
Q : Quelle est la différence entre une pince de tension ADSS et une pince de suspension ADSS ?
R : Une pince de tension ADSS retient le câble à un point d'ancrage sous une charge de traction, tandis qu'une pince de suspension soutient le câble à un point intermédiaire. Leurs fonctions mécaniques sont différentes.
Q : Une pince de tension ADSS peut-elle être utilisée avec n’importe quel câble à fibre optique ADSS ?
R : Non. La pince doit correspondre aux caractéristiques du câble spécifiées pour la configuration du produit. La fiche technique du câble doit être vérifiée pour le diamètre extérieur, la construction et les exigences mécaniques.
Q : Que faut-il vérifier avant d'approuver un fournisseur de pinces de tension ADSS ?
R : Les acheteurs doivent examiner la capacité de fabrication, le contrôle dimensionnel, le contrôle des matériaux, la capacité d'essais mécaniques et la documentation technique du fournisseur pour la configuration spécifiée.
Q : Quelles informations doivent être incluses dans une demande de prix pour les pinces de tension ADSS ?
R : Une demande de prix doit indiquer la quantité requise, les exigences de livraison, les informations sur les câbles, les exigences mécaniques et les exigences de connexion. Une fiche technique du câble permet de confirmer la configuration appropriée.
Q : Comment les acheteurs peuvent-ils vérifier une pince de tension ADSS avant l'approbation du projet ?
R : Les acheteurs peuvent comparer la configuration proposée avec les exigences techniques du projet, les spécifications des câbles et la documentation dimensionnelle. Les enregistrements de tests applicables peuvent fournir une vérification supplémentaire si nécessaire.
Q : Quelle documentation peut être demandée pour l’achat de pinces de tension ADSS ?
R : Les exigences en matière de documentation varient selon le projet et peuvent inclure des enregistrements techniques, dimensionnels, d'inspection ou de test demandés lors de l'approbation du fournisseur ou du produit.
Q : Comment remplacer une pince de tension ADSS lorsque le produit d'origine n'est pas disponible ?
R : Le remplacement doit être basé sur les exigences d'origine en matière de câble et d'ancrage plutôt que sur la similitude visuelle. Le remplacement proposé doit être techniquement confirmé avant approbation.
Q : Un fabricant peut-il produire une pince de tension ADSS à partir d’un dessin technique existant ?
R : Oui. Le fabricant peut examiner le dessin par rapport aux dimensions requises et aux spécifications mécaniques pour déterminer si la configuration demandée peut être produite. Les informations pertinentes sur le câble doivent également être fournies si elles ne sont pas définies sur le dessin.
