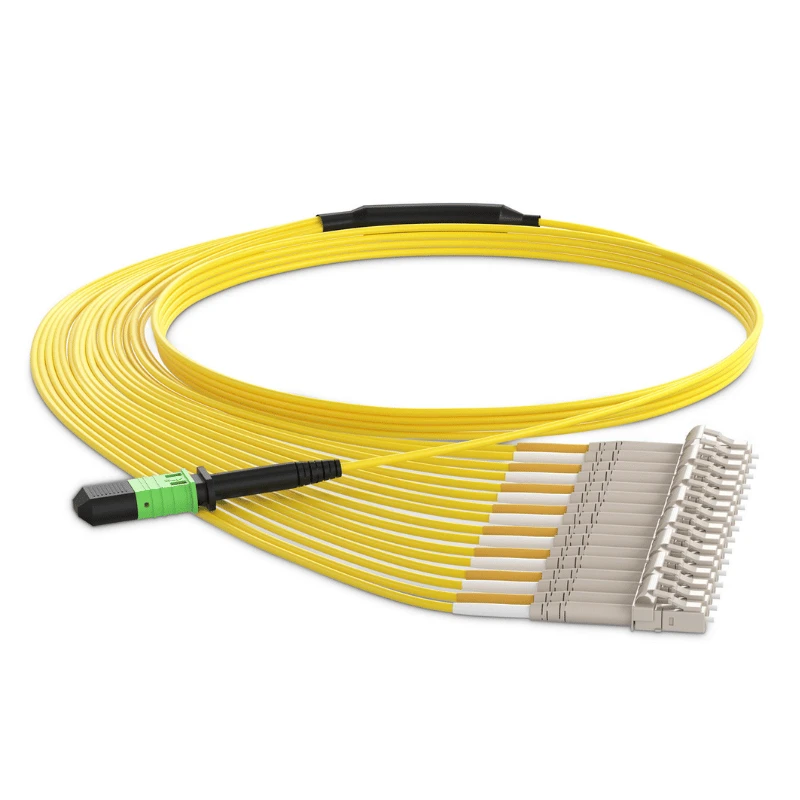

Le câble adaptateur MPO vers LC est un assemblage de câbles multifibres-terminés en usine qui connecte une interface MPO/MTP haute-densité à des ports duplex LC individuels. Il est utilisé pour faire la transition entre une infrastructure et un équipement MPO parallèle-fibre ou haute-densité, des panneaux de brassage ou des systèmes de distribution utilisant des interfaces LC.
Options de configuration
Le câble peut être configuré pour différentes architectures réseau et exigences d'installation :
|
Type de fibre |
Mode unique-OS2 ; Multimode OM3, OM4 ou OM5 |
|
Nombre de fibres |
8, 12 et 24 fibres en configuration standard ; nombres plus élevés disponibles pour les assemblages personnalisés |
|
Interface MPO |
Compatible MPO/MTP-, avec versions épinglées ou non-épinglées |
|
Interface LC |
LC duplex ou LC Uniboot |
|
Polissage LC |
UPC ou APC selon le type de fibre et les exigences de l'équipement |
|
Construction de câbles |
Construction à câble rond ou à dérivation/panout |
|
Veste |
Constructions en PVC, LSZH, OFNR, OFNP ou CPR-applicables |
|
Longueur du câble et des pattes |
Spécifié en fonction de la disposition du rack et de l'espacement des ports de l'équipement |
Polarité MPO et configuration d'accouplement
La polarité MPO et la configuration de raccordement doivent être spécifiées en fonction de la liaison optique complète, et non du câble seul. Les schémas de polarité de type A, de type B et de type C définissent différents mappages de position de fibre-entre les interfaces MPO, tandis que la sélection MPO mâle/femelle détermine si le connecteur peut physiquement s'accoupler à l'interface correspondante.
Pour la commande, la configuration souhaitée devra donc préciser :
Polarité MPO :Type A, Type B ou Type C
Sexe MPO :Homme (épinglé) ou femme (non-épinglé)
Cartographie des fibres :Selon l'architecture de l'émetteur-récepteur, de la cassette, du tronc ou du panneau de brassage-
Affectation des canaux LC :Correspondant à la séquence de ports duplex requise
Pour les applications-optiques parallèles, la polarité et le mappage des fibres doivent être vérifiés par rapport à l'émetteur-récepteur et aux autres composants de la liaison avant la production.
Applications
Interconnexion des centres de données
Connecter une infrastructure MPO haute-densité à des commutateurs et des panneaux de brassage basés sur LC-.
01
Rupture de l'émetteur-récepteur
Distribuer des interfaces MPO multi-fibres dans des canaux duplex LC individuels.
02
Câblage MDA/EDA
Connexion de systèmes de base ou de lignes principales aux interfaces LC côté équipement-.
03
Systèmes télécom et ODF
Transition du câblage de base multifibre-vers des ports optiques individuels.
04
Mises à niveau du réseau
Intégration d'équipements LC existants avec une nouvelle infrastructure de câblage MPO haute densité-.
05
Le type de fibre, la polarité et le sexe du connecteur requis doivent être adaptés à l'émetteur-récepteur et à l'architecture de correctifs avant le déploiement.
Personnalisation et OEM
Pour les distributeurs, les intégrateurs de systèmes et les entrepreneurs réseau, l'assemblage peut être personnalisé en fonction du nombre de fibres, du type de fibre, du sexe MPO, de la polarité, du type de connecteur LC, du diamètre du câble, du matériau de la gaine, de la longueur du câble, de la longueur des pattes LC, de la disposition des dérivation et de l'étiquetage.
La production OEM peut également prendre en charge les-marques ou composants de connecteurs spécifiés par le client, les marques privées, les codes-barres, l'identification sérialisée et la documentation de test-spécifique au projet. Pour les commandes en volume, la configuration finale doit être confirmée à partir des interfaces de l'équipement du client, du schéma de polarité et de la disposition des câbles avant la production.
Tests et contrôle qualité
Chaque assemblage doit être inspecté et testé avant expédition pour vérifier à la fois la qualité du connecteur et les performances optiques.
Les procédures typiques de contrôle qualité{{0}incluent :
Tests de perte d'insertion et de perte de retour pour chaque canal optique
Inspection de l'extrémité MPO/LC-pour identifier la contamination, les rayures ou les défauts de surface
Inspection par interféromètre 3D de la géométrie du connecteur MPO, le cas échéant
Vérification de la continuité et de la polarité de la fibre
Inspection visuelle des connecteurs et des câbles
Rapports de tests individuels disponibles selon les exigences de la commande
Des configurations de perte standard-(inférieure ou égale à 0,70 dB) et faible-(inférieure ou égale à 0,35 dB) peuvent être spécifiées en fonction du budget de perte de liaison.
FAQ
Q : Pouvez-vous fournir des échantillons avant une commande groupée ?
R : Oui. Des échantillons peuvent être produits pour vérifier la configuration et la compatibilité avant la production en volume.
Q : Quelles informations sont requises pour confirmer la compatibilité MPO ?
R : Nous devons confirmer le type de connecteur MPO, la configuration des broches, la polarité, le nombre de fibres et l'équipement d'accouplement ou l'interface de cassette. Il est recommandé de fournir le modèle d'équipement, les spécifications du réseau existant ou un schéma de câblage lorsque la configuration requise est spécifique au projet.
Q : Quel est le délai de production typique ?
R : Les configurations de lots personnalisés sont généralement expédiées dans les 7 à 12 jours ouvrables après confirmation des spécifications et des détails de la commande. Des créneaux de production accélérés sont disponibles pour les appels d'offres de projets qualifiés, sous réserve de la capacité de production et des exigences du projet.
Q : Quelles sont les conditions de paiement disponibles ?
R : Les conditions de paiement courantes incluent T/T, L/C, PayPal et carte de crédit. Pour les commandes commerciales régulières, les modalités de paiement spécifiques peuvent être confirmées en fonction de la valeur de la commande, des exigences du client et de la politique de l'entreprise.
Q : Comment les câbles adaptateurs MPO vers LC sont-ils emballés pour une expédition internationale ?
R : Les assemblages sont normalement protégés individuellement contre la poussière, l'humidité, la flexion et les dommages causés aux connecteurs, puis emballés dans des cartons adaptés au transport international. Les commandes groupées peuvent utiliser une séparation intérieure supplémentaire ou des cartons renforcés lorsque la quantité et la destination de l'expédition l'exigent.
Q : Pouvez-vous fournir une documentation avec l’envoi ?
R : La documentation commerciale standard peut inclure la facture commerciale, la liste de colisage et les spécifications du produit. Des rapports de test, des dossiers d'inspection, des listes d'étiquetage et d'autres documents de projet peuvent être fournis si nécessaire et convenus avant l'expédition.
Q : Comment les câbles MPO vers LC doivent-ils être stockés avant l'installation ?
R : Stockez les assemblages dans un environnement intérieur propre et sec, protégé de la poussière excessive, de l'humidité, de la lumière directe du soleil et des contraintes mécaniques. Les capuchons anti-poussière des connecteurs doivent rester installés jusqu'à ce que les câbles soient prêts à être connectés, et le câble ne doit pas être stocké avec des courbures serrées ou une tension excessive.
