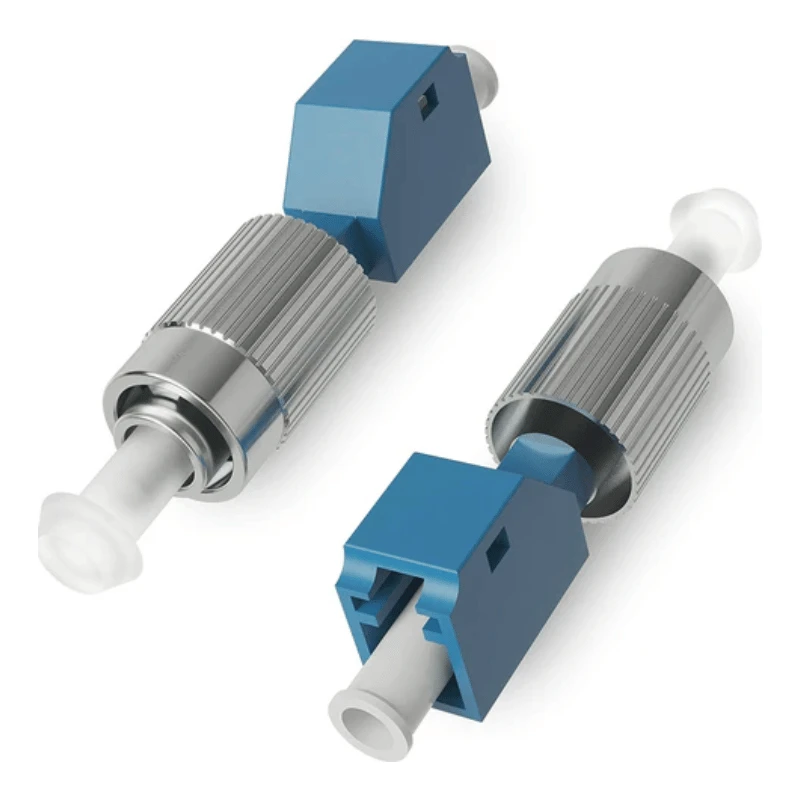

Les adaptateurs fibre optique LC vers FC sont des adaptateurs hybrides femelle-à-femelle conçus pour connecter des composants de fibre optique à terminaison LC-et FC-sans re-terminer la fibre. La configuration standard va de LC/UPC à FC/UPC, simplex, monomode OS2 9/125 μm, avec un manchon d'alignement en céramique de zircone de précision. Différents types de polissage de connecteur, modes de fibre, matériaux de boîtier et configurations de montage peuvent être spécifiés pour les exigences du projet.
Spécifications de l'adaptateur
|
Paramètre |
Spécification standard |
||
|
Type d'adaptateur |
Adaptateur hybride LC vers FC |
||
|
Configuration du connecteur |
LC/UPC vers FC/UPC |
||
|
Genre |
Femme-à-Femme |
||
|
Canal |
Simplexe |
||
|
Mode fibre |
Système d'exploitation monomode2 9/125 μm |
||
|
Manchon d'alignement |
Céramique de précision en zircone |
||
|
Perte d'insertion typique |
Inférieur ou égal à 0,3 dB |
||
|
Perte de retour |
Supérieur ou égal à 50 dB, UPC |
||
|
Durabilité |
Supérieur ou égal à 500 cycles d'accouplement |
||
|
Température de fonctionnement |
-25 degrés à +70 degrés |
||
|
Température de stockage |
-40 degrés à +85 degrés |
||
|
Montage |
Montage sur panneau |
||
|
Logement |
Plastique ou métal technique |
||
|
Normes applicables |
Exigences d'interface CEI 61754-20 / CEI 61754-13 ; RoHS |
||
L'interface LC respecte les exigences dimensionnelles de la famille de connecteurs LC, tandis que le côté FC utilise l'interface à virole standardisée de 2,5 mm et la conception de couplage à vis-.
Compatibilité des connecteurs
L'adaptateur est conçu pour une interconnexion directe LC-à-FC, ce qui le rend utile lorsque l'équipement, les panneaux de brassage ou l'infrastructure fibre existante utilisent différentes plates-formes de connecteurs.
Côté LC :Compatible avec les connecteurs LC standards ; Les configurations UPC et APC peuvent être spécifiées.
Côté FC :Compatible avec les connecteurs FC standards utilisant la configuration PC/UPC ou APC correspondante.
Modes fibre :siSglemode OS2 est la configuration standard ; des versions multimodes telles que OM3 et OM4 peuvent être fournies lorsque la conception de l'adaptateur et le manchon d'alignement correspondent en conséquence.
Correspondance polonaise :Les types de polissage des connecteurs doivent être sélectionnés en fonction des composants à connecter. Les interfaces LC et FC ont des spécifications dimensionnelles CEI distinctes.
Pour les réseaux à connecteurs mixtes, l'adaptateur hybride élimine le besoin de remplacer des cordons de brassage autrement réparables ou de rebrancher la fibre installée.
Structure de l'adaptateur
L'adaptateur se compose de deux prises de connecteur, d'un manchon d'alignement de précision et d'un boîtier externe doté de la structure de rétention du panneau-requise.
Le manchon en céramique de zircone maintient l'alignement de la virole pendant l'accouplement et le désaccouplement, aidant ainsi à contrôler la perte de couplage optique. Le côté LC utilise une interface compacte de type loquet-, tandis que le côté FC s'adapte au mécanisme de couplage fileté caractéristique des connecteurs FC.
Les options de boîtier incluent du plastique technique ou du métal-à haute résistance, en fonction des exigences mécaniques et de la conception des panneaux. Des capuchons anti-poussière, des structures à volets, différentes conceptions de brides et des fonctionnalités de montage spécifiques au client-peuvent également être configurés.
Applications
Systèmes de télécommunications et ODF
Utilisé pour connecter les cordons de brassage LC et FC dans les répartiteurs optiques, les panneaux de fibre et les équipements de réseau d'opérateur.
Réseaux fibre optique pour centres de données et entreprises
Convient à la migration d'équipements ou d'équipements existants-vers-une nouvelle infrastructure où les interfaces LC et FC doivent coexister.
Équipement de distribution FTTx
Peut être intégré dans des boîtiers de distribution fibre optique, des armoires, des panneaux de terminaison et d'autres équipements de réseau d'accès-lorsque des types de connecteurs mixtes sont requis.
Équipement de test et de mesure de fibre
Fournit une interface LC-vers-FC interchangeable pour les instruments de test optique et les panneaux de test en laboratoire ou en production.
Panneaux et assemblages de fibres OEM
Convient aux fabricants de panneaux, aux constructeurs de boîtiers et aux intégrateurs de systèmes nécessitant une configuration d'adaptateur hybride spécifiée.
Personnalisation / OEM
Combinaison de connecteurs :Lc-fc et autres configurations hybrides.
Polonais:Upc ou apc selon la configuration du connecteur correspondant.
Mode fibre :Configurations monomode Os2 et multimode sélectionnées.
Manche:Céramique de zircone ; des matériaux de manchon alternatifs peuvent être évalués pour des applications spécifiques.
Boîtier : Construction en plastique ou en métal.
Montage:Montage sur panneau standard, structures avec ou sans bride, clips ou géométrie de montage spécifique au client.
Protection:Capuchons anti-poussière ou modèles à volets.
Identification:Couleur du boîtier, logo, numérotation des ports, numéro de pièce et étiquetage du code-barres.
Conditionnement:En vrac, en sacs individuels ou dans des emballages-spécifiés par le client.
Qualité et contrôle
Le contrôle qualité doit couvrir à la fois les performances optiques et la fiabilité mécanique. Les éléments d'inspection typiques comprennent :
Tests de perte d'insertion et de perte de retour pour le connecteur spécifié et la configuration de polissage.
Inspection dimensionnelle des interfaces d'adaptateur, des caractéristiques de montage et des composants d'alignement.
Vérification de l’alignement des manchons et des viroles pour maintenir des performances d’accouplement reproductibles.
Tests du cycle d'accouplement-pour vérifier la durabilité mécanique.
Inspection visuelle des défauts du boîtier, de l'état du manchon, de la contamination et des dommages à l'interface du connecteur.
Tests de température et environnementaux lorsque requis par les spécifications du projet.
Documentation relative au matériel et à la conformité, y compris les exigences liées à RoHS-lorsqu'elles sont spécifiées.
Les critères d'inspection et les rapports de test peuvent être alignés sur les dessins du client, les spécifications d'achat ou les normes applicables en matière de composants de fibre optique.
FAQ
Q : Pouvez-vous fournir des échantillons avant une commande groupée ?
R : Oui. Des échantillons peuvent être fournis pour les spécifications, la compatibilité des connecteurs et l'évaluation de l'assemblage avant l'achat en gros. La quantité d'échantillon et tous les frais d'échantillon applicables peuvent être confirmés en fonction de la configuration demandée.
Q : Quel est le MOQ pour les adaptateurs fibre optique LC vers FC ?
R : Pour les configurations standard, le MOQ est généralement de 100 pièces. Les configurations OEM, les matériaux spéciaux ou les emballages personnalisés peuvent nécessiter un MOQ différent, qui peut être confirmé avant le devis.
Q : Quel est le délai de livraison typique pour les commandes groupées ?
R : Le délai de traitement typique est de 7 à 14 jours, selon la quantité de commande et la configuration. Le délai d'expédition est normalement de 20 à 30 jours, le calendrier final étant confirmé en fonction de la destination et du mode d'expédition.
Q : Quels modes de paiement acceptez-vous ?
R : Nous acceptons généralement T/T, L/C, PayPal et les cartes de crédit. D'autres conditions de paiement peuvent être discutées pour les commandes qualifiées ou les exigences spécifiques du projet.
Q : Quelles méthodes d'expédition sont disponibles ?
R : Les commandes peuvent être expédiées par fret express, aérien ou maritime, en fonction de la quantité, des exigences de livraison et de la destination. Les conditions DDP, DAP et EXW peuvent également être organisées en fonction de la commande.
Q : Pouvez-vous fournir des rapports d’inspection avec la commande ?
R : Oui. La documentation d'inspection peut être fournie selon les exigences de la commande convenues. Les enregistrements typiques peuvent inclure la perte d’insertion, la perte de retour, l’inspection dimensionnelle et les résultats de l’inspection visuelle.
Q : Comment dois-je spécifier l'adaptateur lors d'une demande de devis ?
R : Fournissez la combinaison de connecteurs LC/FC requise, le polissage UPC ou APC, la configuration simplex ou autre, le mode fibre, le type de boîtier, les exigences de montage, la quantité et les exigences d'emballage. Des dessins ou des échantillons de référence sont recommandés pour les versions personnalisées.
