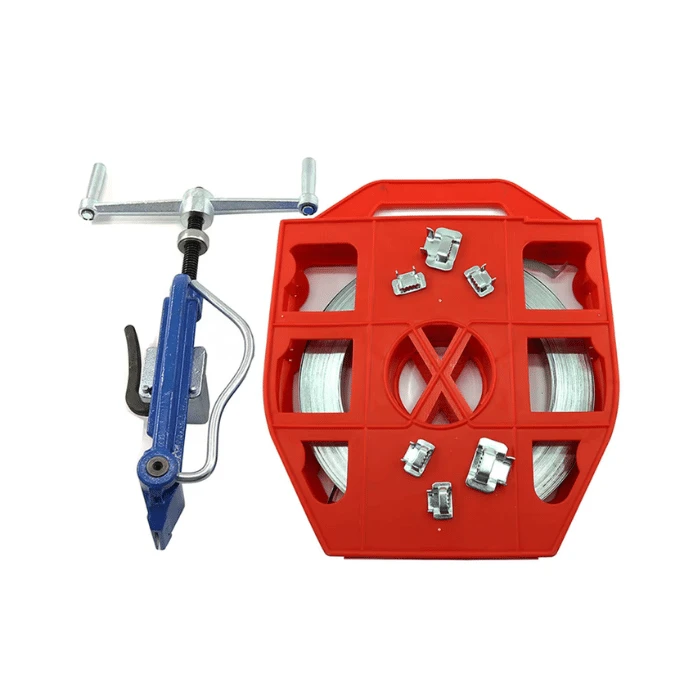

Outil de cerclage standard

L'outil de cerclage standard est un outil de tension manuel conçu pour installer des cerclages en acier inoxydable et autres métaux autour des poteaux, des câbles, des supports, des panneaux et du matériel utilitaire. Sa construction forgée-combine un mécanisme de tension, une pince à ressort-à ressort et un couteau-intégré dans un seul outil à main. L'outil convient à la fixation d'infrastructures de télécommunications, de fibre optique, de services publics, municipales et générales où une tension de bande contrôlée et une connexion à boucle sécurisée sont nécessaires.

L'outil utilise un système de tension mécanique pour serrer la bande métallique autour de la pièce avant que la boucle ne soit sécurisée.

Corps d'outil forgé- :Fournit la structure porteuse principale-pour la tension manuelle.

Mécanisme de tension :Convertit la rotation de la poignée en tension contrôlée de la bande.

Pince à ressort- :Maintient la bande pendant la tension et aide à maintenir la position de la bande.

Nez d'outil et bloc de préhension :Guidez et retenez la bande pendant la tension et la formation de la boucle.

Mécanisme de retournement :Forme la connexion de la bande autour de la boucle une fois la tension appliquée.

Coupeur intégré :Enlève l'excédent de bande une fois la connexion formée.

Le principe de fonctionnement repose sur trois actions mécaniques : la préhension du bracelet, la mise en tension et la formation de la liaison par boucle. L'outil ne fournit ni électricité ni chaleur ; toutes les opérations de tension et de coupe sont effectuées manuellement.

Sélectionnez le bracelet et la boucle :Confirmez que la largeur, l'épaisseur, le matériau et la boucle du bracelet sont compatibles avec l'outil et l'application.

Enroulez le bracelet :Passez la bande autour du poteau, du support de câble, du support ou de toute autre pièce à travailler et acheminez-la à travers la boucle selon la conception de la boucle.

Positionnez l'outil :Insérez la bande dans la zone de préhension de l'outil tout en gardant la boucle correctement positionnée.

Appliquer une tension :Actionnez le mécanisme de tension jusqu'à ce que la bande atteigne la tension d'installation requise.

Formez la connexion :Faites rouler l'outil sur la boucle tout en contrôlant le mécanisme de tension pour maintenir la position de la bande.

Coupez l'excédent :Utilisez le cutter intégré pour retirer la queue de bande restante.

Complétez la boucle :Fixez la boucle en fonction de sa conception spécifique et de ses exigences d'installation.

Pour une fixation cohérente, la bande doit rester correctement alignée avec la boucle tout au long de la tension et du retournement. La méthode de tension et de fermeture par boucle- requise doit suivre les spécifications du système de cerclage applicable.

L'outil est conçu pour le cerclage métallique dans sa plage dimensionnelle spécifiée. Les options typiques en acier inoxydable incluent 201, 304 et 316, avec une sélection de matériaux basée sur l'exposition à la corrosion et les exigences du projet.

Les systèmes de boucles compatibles peuvent inclure :

Boucles d'oreilles-Lokt :Conception de boucle traditionnelle pour les applications de cerclage manuel.

Boucles Tru-Lokt :Conception de boucle développée pour les systèmes de cerclage manuels compatibles et confirmation visuelle du mouvement des ailes de la boucle pendant l'installation.

Autres boucles inox compatibles :Doit correspondre à la largeur de bande sélectionnée et suivre les exigences d'installation applicables.

Le contrôle qualité doit couvrir à la fois les composants entrants et les performances de l'outil-fini. Les éléments d’inspection recommandés comprennent :

Contrôle dimensionnel :Longueur de l'outil, dimensions d'accouplement critiques et compatibilité des bandes.

Contrôle fonctionnel :Fonctionnement fluide de la poignée de tension, de la pince, du couteau et du mécanisme de retournement.

Performances de tension :Vérification que l'outil atteint la plage de tension spécifiée sans glissement anormal ni déformation mécanique.

Contrôle de coupe :Vérifiez que le coupeur gère l'épaisseur de bande maximale spécifiée et produit une coupe nette.

Inspection des surfaces :Vérifiez l’intégrité du revêtement, le métal exposé, la corrosion, les bavures et autres défauts visibles.

Contrôle de l'assemblage :Vérifiez les fixations, les composants mobiles, la rétention des poignées et l’intégrité mécanique globale.
