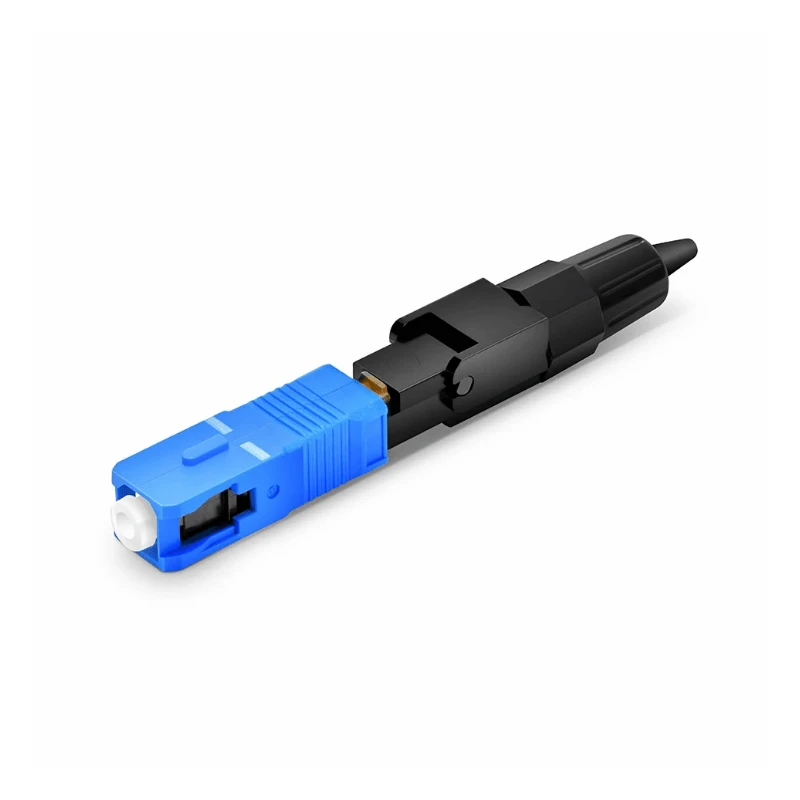

Le connecteur SC UPC pour câble à fibre optique est un connecteur SC-assemblé en usine conçu pour la terminaison et l'interconnexion de câbles à fibre optique monomodes-. Il utilise une virole en céramique de 2,5 mm et une structure de couplage push-pull pour un accouplement stable avec les adaptateurs SC compatibles. La configuration standard convient à la fibre monomode-de 9/125 μm et au câble de 2,0 mm, avec d'autres diamètres de câble et configurations d'assemblage disponibles pour les exigences du projet.
Spécifications du connecteur
|
Paramètre |
Spécification standard |
|
Type de connecteur |
SC UPC |
|
Mode fibre |
Mode unique- |
|
Taille des fibres |
9/125 μm |
|
Type polonais |
CUP |
|
Virole |
Céramique zircone 2,5 mm |
|
Configuration |
Simplexe |
|
Diamètre du câble |
2,0 mm |
|
Perte d'insertion |
Inférieur ou égal à 0,30 dB |
|
Perte de retour |
Supérieur ou égal à 50 dB |
|
Longueur d'onde de fonctionnement |
1310 / 1550 nm |
|
Température de fonctionnement |
-40 degrés à +75 degrés |
|
Température de stockage |
-40 degrés à +85 degrés |
|
Durabilité de l'accouplement |
Supérieur ou égal à 500 cycles |
|
Logement |
Polymère haute-performance |
Structure et conception du connecteur
Le connecteur se compose d'une virole en céramique de zircone, d'un boîtier de connecteur, de composants d'alignement et d'une botte de décharge de traction-. La virole de 2,5 mm fournit l'interface d'accouplement SC standardisée, tandis que le mécanisme de couplage push-pull permet une installation et un retrait simples des adaptateurs SC.
La face d'extrémité UPC est polie pour assurer un contact physique entre les surfaces des fibres correspondantes et contrôler la réflexion optique. Le boîtier du connecteur protège la structure d'alignement interne, tandis que le-boîtier anti-traction réduit les contraintes mécaniques au niveau de la transition entre le câble-et-le connecteur.
Compatibilité fibre et câble
La version standard est conçue pour la fibre monomode-9/125 μm, y compris les applications de type OS2-. Pour les assemblages utilisant une fibre insensible à la courbure-, la compatibilité peut également être spécifiée en fonction de la catégorie de fibre ITU-T applicable. ITU-T G.657 couvre les fibres et les câbles monomodes insensibles aux-pertes de flexion-monomode-utilisés en particulier dans les installations d'accès et à haute densité.
Le connecteur doit être sélectionné en fonction du mode fibre, du diamètre du câble, de l'interface de l'adaptateur, du type de polissage et de l'environnement d'application.
Applications
Réseaux de télécommunications :Interconnexion des équipements, répartiteurs et liaisons de transmission
Ftth/fttx :Distribution optique et connexions fibre-côté abonné
Centres de données :Connectivité des correctifs et des équipements lorsque les interfaces sc sont spécifiées
Réseaux d'entreprise :Backbone et bâtiment-pour-construire des liaisons fibre optique
Catv et diffusion :Distribution de signaux optiques et interconnexion des équipements
Réseaux industriels :Connexions fibre dans les systèmes d'automatisation et de communication où les spécifications environnementales sont adaptées
L'interface sc push-pull est particulièrement pratique pour les applications nécessitant une installation et un retrait fréquents de connecteurs.
Personnalisation / OEM
Pour les commandes OEM et projets, le connecteur peut être configuré en fonction des exigences, notamment :
Configuration SC UPC simplex ou duplex
0,9 mm, 2,0 mm, 3,0 mm ou diamètre de câble spécifié
OS1/OS2 monomode-ou fibre multimode spécifiée
PVC, LSZH ou autre gaine de câble spécifiée
Longueur de câble standard ou personnalisée
Couleur du connecteur et du démarrage
Couleur du connecteur et du démarrage
Pour la production en série, le dessin applicable, les spécifications optiques, la construction du câble, les exigences de tolérance et les critères d'inspection doivent être confirmés avant la production en série.
Inspection et tests
Chaque lot de production doit être vérifié par rapport aux spécifications du produit approuvées avant expédition. Les éléments clés de l’inspection comprennent :
Terminer-l'inspection du visage :Contamination, rayures, éclats et défauts de polissage
Test de perte d'insertion :Vérification par rapport à la valeur maximale spécifiée
Test de perte de retour :Vérification des performances de la rétro-réflexion upc-
Inspection de la virole et des dimensions :Dimensions critiques de l'interface et de l'assemblage
Inspection de l'ensemble câble-à-connecteur :État du démarrage, du boîtier, du sertissage et du soulagement de traction-
Tests d'accouplement/durabilité :Vérification des performances du connecteur après un accouplement répété si nécessaire
Tests environnementaux :Tests de température ou d'humidité lorsque requis par les spécifications du projet
Pour les commandes OEM, des tests mécaniques, environnementaux ou optiques supplémentaires peuvent être définis selon les spécifications ou normes de test applicables du client. Les dimensions de l'interface du connecteur doivent être contrôlées conformément aux exigences applicables de la famille CEI 61754-4 SC.
FAQ
Q : Pouvez-vous fournir des échantillons avant une commande groupée ?
R : Oui. Des échantillons peuvent être fournis pour qualification avant la production en série. Les spécifications des échantillons doivent être confirmées à l'avance, y compris la configuration du connecteur, la construction de la fibre, la longueur du câble et les exigences en matière d'étiquetage.
Q : Quel est le délai de livraison typique pour les commandes groupées ?
R : Le délai de livraison de la commande est de 7 à 14 jours pour le traitement et de 20 à 30 jours pour l'expédition. La date d'arrivée réelle dépend de la destination, du mode d'expédition et du dédouanement. Pour les commandes urgentes ou-de gros volume, le calendrier de livraison doit être confirmé avant la passation de la commande.
Q : Quelles conditions d'expédition et de livraison sont disponibles pour les commandes internationales ?
R : Les commandes peuvent être expédiées selon les conditions EXW, DAP ou DDP, en fonction de la destination et des exigences de la commande. EXW convient lorsque l'acheteur organise le transport, tandis que DAP/DDP peut simplifier la livraison porte à porte-à-. Le mode d'expédition applicable et l'Incoterm doivent être confirmés lors de la demande de devis.
Q : Comment les assemblages de connecteurs SC UPC sont-ils emballés pour l'exportation ?
R : Les assemblages standard sont emballés dans des sacs ou des cartons de protection en PE, avec une séparation ou un rembourrage supplémentaire utilisé pour éviter la contamination des connecteurs, la déformation des câbles et les dommages mécaniques pendant le transport.
Q : Pouvez-vous fournir de la documentation pour l’inspection de la qualité et le contrôle des marchandises entrantes ?
R : Oui. La documentation d'approvisionnement standard peut inclure les spécifications du produit, les listes de colisage et les dossiers d'inspection. Des rapports d'inspection, des certificats de conformité ou d'autres documents de qualité peuvent être organisés lorsque cela est spécifié dans le bon de commande.
Q : Les connecteurs SC UPC peuvent-ils être fournis à la fois pour les cordons de brassage et les assemblages de tresses ?
R : Oui. Le connecteur peut être fourni dans le cadre d'assemblages de fibres pré-terminés, y compris des configurations de cordons de brassage et de tresses, à condition que la construction du câble et la disposition de terminaison requises soient confirmées avant la production.
Q : Pouvez-vous fournir SC APC au lieu de SC UPC ?
R : SC APC est une configuration polonaise différente et ne doit pas être remplacé par SC UPC sans confirmer la configuration système requise. Si une terminaison APC est requise, elle doit être spécifiée séparément dans le bon de commande afin que le connecteur et l'interface d'accouplement soient fournis dans une configuration compatible.
Q : Pouvez-vous prendre en charge-une inspection par un tiers avant expédition ?
R : Oui. Une inspection par un tiers-peut être organisée avant l'expédition lorsque l'acheteur ou le projet l'exige. La portée de l'inspection, la méthode d'échantillonnage, les critères d'acceptation et le coût de l'inspection doivent être convenus avant la production ou l'expédition.
