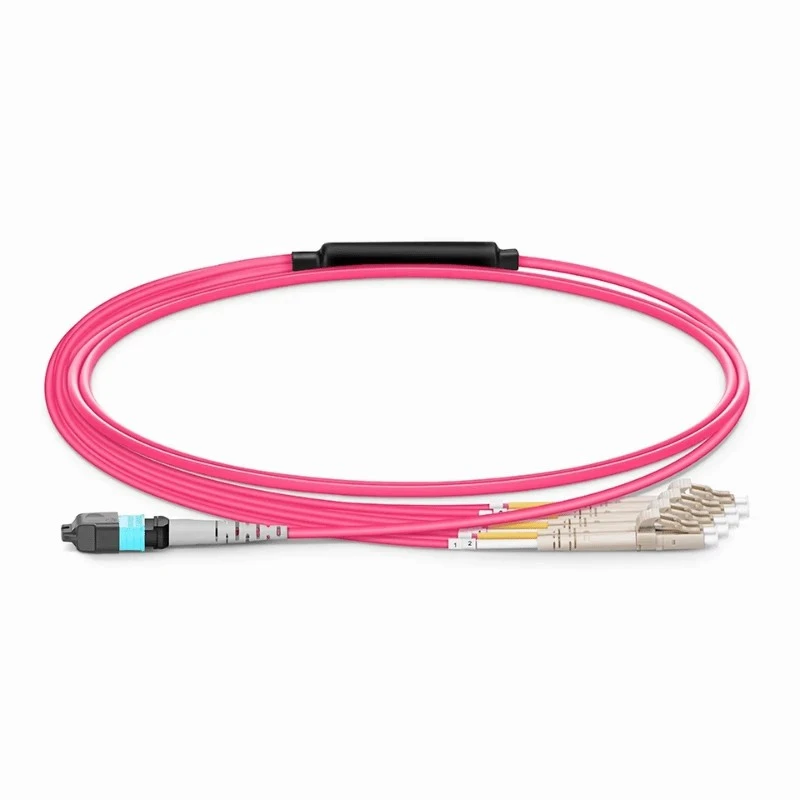

Le cordon de brassage monomode MPO est un assemblage de fibres optiques multi-terminé en usine utilisant une fibre monomode-OS2 et des interfaces de connecteur compatibles MPO/MTP-aux deux extrémités.
Spécifications techniques
|
Paramètre |
Spécification |
|
Type de produit |
Cordon de brassage mode unitaire MPO |
|
Type de fibre |
Mode unique OS2 |
|
Norme de fibre |
G.652.D / G.657.A1 / G.657.A2 |
|
Type de connecteur |
Compatible MPO/MTP |
|
Configuration du connecteur |
MPO-à-MPO |
|
Sexe du connecteur |
Homme / Femme |
|
Polarité |
Type A/Type B/Type C |
|
polonais |
CUP/APC |
|
Options de veste |
LSZH/OFNP/OFNR/PVC |
|
Température de fonctionnement |
-20 degrés à +70 degrés |
|
Normes |
CEI 61754-7 / TIA-604-5 / RoHS / REACH |
|
Essai |
Perte d'insertion, perte de retour, inspection-de la face d'extrémité, interférométrie 3D et vérification de la polarité |
Configuration de la connexion MPO-à-MPO
Nombre de fibres
Spécifiez 8F, 12F, 16F ou 24F selon le nombre de fibres requis par les interfaces d'accouplement.
01
Sexe du connecteur
Spécifiez Mâle ou Femelle en fonction de l'interface MPO installée sur l'équipement, l'adaptateur, la cassette ou l'assemblage de câbles correspondant.
02
Configuration des broches
Confirmez la configuration épinglée ou non-épinglée requise par les interfaces MPO correspondantes.
03
Configuration d'accouplement
Vérifiez l'interface MPO aux deux extrémités par rapport à l'équipement, l'adaptateur, la cassette ou l'ensemble de câbles connectés.
04
Compatibilité physique
Confirmez le sexe du connecteur et la configuration des broches par rapport aux interfaces correspondantes avant la production.
05
Obtenez la bonne cartographie de la polarité et des fibres
La polarité MPO définit la relation de position de la fibre-entre les deux extrémités du connecteur et doit être sélectionnée en fonction de la liaison optique complète.
Cartographie des fibres de polarité
|
Polarité |
Cartographie des fibres |
|
Type A |
Cartographie directe- |
|
Tapez B |
Cartographie inversée des fibres |
|
Tapez C |
Paire-cartographie inversée |
Type A
Conserve la même séquence de position de fibre-entre les deux extrémités du connecteur.
Tapez B
Inverse la séquence de position de la fibre-entre les deux extrémités du connecteur.
Tapez C
Inverse les positions des fibres dans chaque paire de fibres adjacentes.
Correspondance du système
Sélectionnez la polarité en fonction de la méthode de câblage existante et des interfaces connectées à chaque extrémité.
Vérification du mappage des fibres
Confirmez le mappage de fibre requis par rapport aux émetteurs-récepteurs, modules MPO, cassettes, ensembles de lignes principales ou câblage structuré connectés avant la production.
Pour une sélection détaillée de la polarité MPO et le mappage de la position des fibres-, reportez-vous au guide de polarité Dimi MPO.
Faites correspondre l'interface optique
Type polonais
Spécifiez UPC ou APC en fonction de l'interface de couplage et des spécifications de perte de retour-requises.
Perte d'insertion
Sélectionnez Standard (inférieur ou égal à 0,35 dB) ou Faible perte (inférieur ou égal à 0,25 dB) en fonction du budget de la liaison optique.
Perte de retour
Pour les configurations APC, la perte de réflexion spécifiée est supérieure ou égale à 60 dB.
Tester la longueur d'onde
La perte d'insertion et la perte de réflexion sont mesurées à 1 310 nm et 1 550 nm selon les exigences de test spécifiées.
Contrôler la configuration du câble physique
Type de veste
Choisissez LSZH, OFNP, OFNR ou PVC en fonction de l'environnement d'installation et des exigences applicables du projet.
Longueur du câble
Spécifiez la longueur de câble finie en fonction de la distance de routage requise entre les deux points de connexion.
Construction de câbles
Confirmez le diamètre et la construction du câble requis lorsque l'installation a défini des contraintes d'espace ou de routage.
Vérification avant-expédition
Dimi vérifie l'assemblage MPO fini par rapport à la configuration optique et du connecteur confirmée avant expédition.
Terminer-Inspection du visage
Inspectez les faces d’extrémité du connecteur MPO pour détecter toute contamination et tout défaut visible susceptible d’affecter l’accouplement du connecteur ou les performances optiques.
Interférométrie 3D
Vérifiez la géométrie de la virole MPO à l’aide d’une mesure interférométrique 3D lorsque cela est spécifié pour l’assemblage du connecteur.
Perte d'insertion
Mesurez la perte d'insertion à la longueur d'onde de test spécifiée par rapport au niveau de perte confirmé.
Perte de retour
Mesurez la perte de réflexion à la longueur d'onde de test spécifiée par rapport aux spécifications optiques confirmées.
Vérification de la polarité
Vérifiez le mappage des fibres par rapport à la configuration commandée de type A, de type B ou de type C.
Vérification de la configuration
Vérifiez l'assemblage fini par rapport au nombre de fibres confirmé, à la configuration du connecteur, au sexe du connecteur, à la polarité et à d'autres paramètres spécifiés avant l'expédition.
FAQ
Q : À quoi sert un cordon de brassage monomode MPO ?
R : Il fournit une connexion multifibre-préterminée-entre les interfaces MPO/MTP dans un câblage optique monomode-.
Q : Quelle est la différence entre les cordons de brassage monomode MPO et MTP ?
R : MPO est l'interface de connecteur multi-fibre standardisée, tandis que MTP est une conception de connecteur MPO améliorée spécifique. La compatibilité des accouplements doit être vérifiée en fonction de la configuration du connecteur, du sexe, de la broche et de la polarité.
Q : Un cordon de brassage monomode MPO peut-il se connecter directement à une interface LC ou SC ?
R : Non. Un cordon de brassage MPO-à-MPO possède des interfaces MPO aux deux extrémités. Une configuration MPO-vers-LC ou MPO-vers-SC est requise lorsque différentes interfaces de connecteur sont utilisées.
Q : Comment spécifier un cordon de brassage MPO pour une liaison fibre optique existante ?
R : Confirmez la configuration du connecteur existant, le sexe, la disposition des broches, la polarité et le mappage des fibres avant de sélectionner le cordon de brassage.
Q : Un cordon de brassage monomode MPO peut-il être utilisé pour les connexions fibre optique haute-densité ?
R : Oui. L'interface MPO combine plusieurs canaux de fibre monomode-en un seul assemblage connecteur pour un câblage haute-densité.
Q : Que faut-il vérifier lors du remplacement d'un cordon de brassage MPO existant ?
R : Faites correspondre le nombre de fibres existantes, la configuration du connecteur, le sexe, la disposition des broches, la polarité, le polissage et les exigences optiques.
Q : Quelle documentation peut être fournie avec une commande de cordon de brassage monomode MPO ?
R : En fonction des exigences du projet, la documentation peut inclure les résultats des tests optiques, les informations de polarité ou de mappage des fibres- ainsi que les documents de conformité applicables.
Q : Que faut-il confirmer avant de commander un cordon de brassage monomode MPO ?
R : Confirmez la configuration du connecteur, le nombre de fibres, le sexe, la disposition des broches, la polarité, le polissage, le degré de perte, le type de gaine et la longueur du câble par rapport au système d'accouplement.
