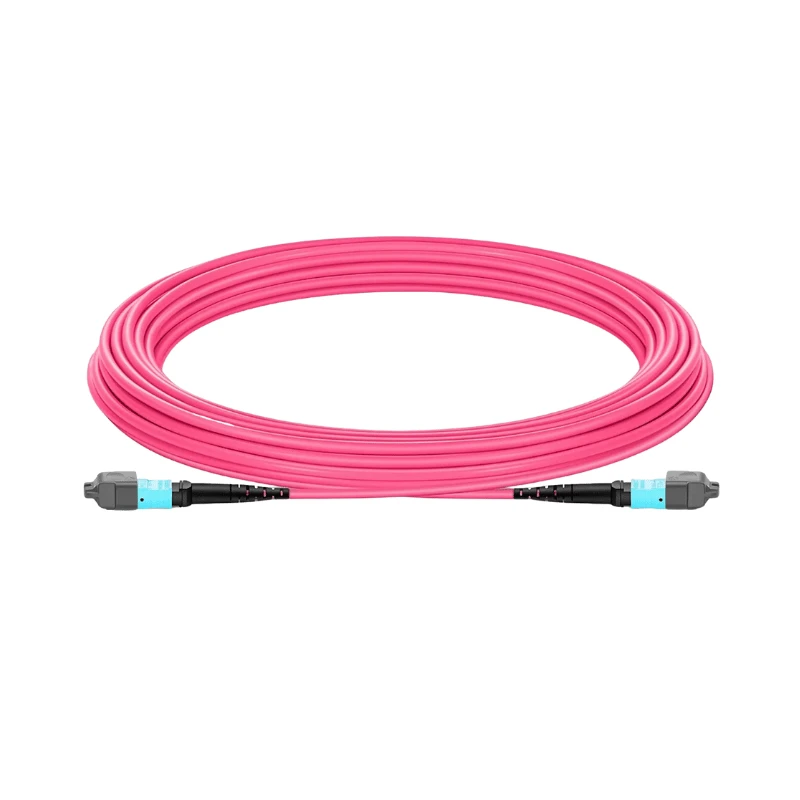

Le câble principal monomode MPO est un assemblage de fibres optiques multi-terminé en usine-utilisant une fibre monomode-OS2 et des connecteurs compatibles MPO/MTP-aux deux extrémités.
Spécifications techniques
|
Paramètre |
Spécification |
|
Type de produit |
Câble principal de mode unitaire de MPO |
|
Type de fibre |
Mode unique OS2 |
|
Norme de fibre |
G.652D / G.657A1 |
|
Nombre de fibres |
8F / 12F / 24F / 48F / 72F / 96F |
|
Longueur d'onde de fonctionnement |
1 310 nm/1 550 nm |
|
Type de connecteur |
Compatible MPO/MTP |
|
Sexe du connecteur |
Homme / Femme |
|
Polonais de connecteur |
CUP/APC |
|
Polarité |
Type A/Type B/Type C |
|
Perte d'insertion standard |
Inférieur ou égal à 0,35 dB |
|
Faible-Perte d'insertion |
Inférieur ou égal à 0,20 dB |
|
Perte de retour |
Supérieur ou égal à 50 dB UPC / Supérieur ou égal à 60 dB APC |
|
Options de veste |
LSZH/OFNR/PVC |
|
Température de fonctionnement |
-20 degrés à +70 degrés |
|
Conformité |
CEI 61754-7, TIA-604-5, Telcordia GR-1435-CORE, RoHS, REACH |
Configuration des connecteurs et des câbles
L'ensemble de lignes principales utilise des interfaces de connecteurs multifibres compatibles MPO/MTP-multi-, la disposition des connecteurs étant définie pour la connexion de bout en bout-à-requise.
Terminaison multifibre-
Plusieurs fibres monomodes-se terminent dans chaque connecteur compatible MPO/MTP-plutôt que de se terminer individuellement sur des interfaces de connecteur distinctes.
Configuration de bout-à-fin
La disposition des connecteurs aux deux extrémités est définie pour correspondre aux interfaces d'accouplement MPO/MTP requises.
Assemblage de câbles
Le câble fini forme un seul ensemble de lignes principales terminé en usine-entre les interfaces de connecteur spécifiées.
Performances optiques pour Link-Contrôle budgétaire
Les performances optiques sont spécifiées au niveau de l'assemblage de câbles terminé afin que l'assemblage puisse être évalué par rapport au budget optique de la liaison prévue.
Les paramètres optiques clés comprennent :
Perte d'insertion :Spécifié en fonction de la configuration standard ou à faible-perte sélectionnée.
Perte de retour :Spécifié en fonction de la finition du connecteur et des exigences-monomode applicables.
Longueur d'onde de test :Les performances optiques sont évaluées aux longueurs d'onde monomodes-spécifiées, notamment 1 310 nm et 1 550 nm, le cas échéant.
Pour les commandes de projets, les résultats des tests optiques peuvent être enregistrés par rapport aux spécifications du produit confirmées. La documentation de test peut être fournie selon les exigences de commande convenues.
La polarité doit correspondre au lien
La polarité MPO définit la manière dont les positions individuelles des fibres correspondent entre les deux extrémités de l'assemblage. La polarité sélectionnée doit correspondre au mappage de fibre requis par la liaison complète.
Cartographie des fibres
La séquence de fibres interne est assemblée selon la configuration de polarité spécifiée.
Contrôle de polarité
L'assemblage terminé est vérifié par rapport au mappage de fibre requis de type A, de type B ou de type C avant expédition.
Sexe du connecteur
Le sexe du connecteur est vérifié par rapport aux spécifications d'assemblage confirmées.
Configuration finale
L'assemblage terminé est vérifié par rapport à la configuration de connecteur et de polarité spécifiée avant sa sortie.
Ce qui est vérifié avant expédition
L'inspection des assemblages MPO/MTP de DIMI couvre la géométrie des connecteurs, l'état de leur extrémité-face et la qualité de l'assemblage fini avant expédition.
Inspection de l'interféromètre 3D :La géométrie de la virole est vérifiée pour la hauteur des fibres, le rayon de courbure et le décalage du sommet.
Terminer-l'inspection du visage :Les faces d'extrémité des connecteurs sont inspectées pour déceler toute contamination, rayures, piqûres et autres défauts visibles.
Vérification de la configuration du connecteur :Les composants du connecteur et la configuration de l'assemblage sont vérifiés par rapport aux exigences de production spécifiées.
Inspection de l'assemblage final :Le câble terminé est inspecté pour vérifier son état physique et sa conformité aux spécifications d'assemblage confirmées.
Documents d'essai :Des enregistrements de tests individuels ou par lots peuvent être fournis selon les exigences confirmées du projet.
DIMI utilise des équipements dédiés à l'assemblage MPO/MTP, à l'inspection par interféromètre 3D et aux tests optiques. Chaque assemblage terminé est inspecté par rapport aux exigences confirmées du produit avant expédition. Des enregistrements de tests individuels ou par lots peuvent être fournis selon les exigences du projet.
Câble principal MPO et câble de raccordement MPO
Les câbles principaux MPO et les câbles de brassage MPO sont tous deux des assemblages pré-terminés, mais leur structure de câble et leur rôle de câblage sont différents.
|
Paramètre |
Câble de tronc MPO |
Câble de raccordement MPO |
|
Structure du câble |
Assemblage de troncs multifibres- |
Ensemble patch/interconnexion |
|
Disposition des connecteurs |
Généralement MPO/MTP aux deux extrémités |
MPO/MTP ou autres configurations de connecteur |
|
Structure de connexion |
Interface MPO/MTP vers interface MPO/MTP |
Interface d’équipement, de patch ou d’interconnexion |
|
Cartographie des fibres |
Défini pour l'assemblage de troncs multifibres- |
Dépend de la configuration spécifique du câble de raccordement |
|
Rôle typique de la nomenclature |
Connexion réseau |
Interconnexion de patch ou d’équipement |
Un câble de brassage MPO peut utiliser une disposition de connecteurs ou une structure de câble différente, de sorte que le type de câble requis doit être identifié séparément dans la nomenclature du projet.
De la spécification RFQ à l’assemblage fini
Pour les commandes de projet et OEM, les exigences confirmées de la RFQ sont converties en référence de fabrication utilisée pour la production.
La référence de production peut comprendre :
- Longueur de câble finie
- Exigences en matière d'étiquetage et d'identification
- Exigences d'inspection spécifiques au projet-
- Exigences en matière de documentation
- Autres instructions de production approuvées par l'acheteur-
Avant la production, les exigences non standard-sont confirmées afin que le devis, la référence de fabrication et l'assemblage fini soient basés sur les mêmes informations approuvées.
Pour les commandes répétées, la référence de production confirmée peut être conservée pour les lots suivants afin de maintenir la cohérence entre l'exigence approuvée et la production répétée.
FAQ
Q : Comment les connecteurs MPO doivent-ils être nettoyés avant l'installation ?
R : Inspectez et nettoyez les faces d'extrémité du MPO avec un outil de nettoyage de connecteur multifibre-avant l'accouplement. Nettoyez les connecteurs exposés pour éviter toute contamination au niveau de l’interface optique.
Q : Quel rayon de courbure faut-il prendre en compte pour un câble principal MPO ?
R : Confirmez le rayon de courbure minimum pour la construction de câble sélectionnée avant le routage. Laissez suffisamment de jeu et évitez les courbures serrées ou les charges mécaniques sur les connecteurs MPO.
Q : Comment la longueur du câble principal MPO doit-elle être calculée ?
R : Mesurez le chemin de routage réel entre les deux points de terminaison et incluez les tolérances pour le rack, le panneau et le routage. Confirmez la longueur finie avant la production.
Q : Comment vérifier la compatibilité des câbles principaux MPO avant de commander ?
R : Vérifiez le type de fibre, le nombre de fibres, l'interface du connecteur, le sexe, le polissage, la polarité et l'équipement ou le panneau d'accouplement. Vérifiez le lien complet plutôt que l’interface MPO seule.
Q : Comment puis-je choisir le nombre de fibres pour un câble principal monomode MPO ?
R : Sélectionnez le nombre de fibres en fonction des canaux optiques et des interfaces d'équipement requis, en tenant compte de l'expansion prévue, le cas échéant. Confirmez le nombre requis par rapport à la nomenclature du projet avant le devis.
Q : Quelle est la différence entre les fibres G.652D et G.657A1 pour les câbles principaux MPO ?
R : G.652D et G.657A1 sont tous deux utilisés pour les applications OS2 monomode-, tandis que G.657A1 offre des performances de pliage améliorées. La norme de fibre requise doit suivre les spécifications du projet et les exigences de routage.
Q : Comment les câbles principaux MPO doivent-ils être protégés pendant le transport ?
R : Protégez les connecteurs MPO de la contamination, des chocs et des flexions excessives pendant le transport. Les exigences d’emballage et d’identification peuvent être confirmées pour les commandes de projets.
Q : Comment DIMI gère-t-il la livraison des projets et répète les commandes de câbles principaux MPO ?
R : La production et l'inspection sont basées sur les spécifications confirmées, avec des délais de livraison et des exigences en matière de documentation confirmés pour chaque commande. Les commandes répétées peuvent utiliser la référence de production approuvée pour une exécution cohérente.
Q : Que doivent vérifier les acheteurs lors de la réception d’un envoi de câble principal MPO ?
R : Vérifiez l'identification du câble, la configuration du connecteur, la polarité, la longueur finie et les enregistrements de tests requis par rapport aux spécifications d'achat avant l'installation.
Q : Comment les modifications de spécifications sont-elles gérées pour les commandes répétées de câbles principaux MPO ?
R : Les modifications apportées à la configuration des câbles, à l'étiquetage, à l'inspection ou à la documentation doivent être confirmées avant la production. Les modifications approuvées sont ensuite intégrées à la référence de production du lot concerné.
