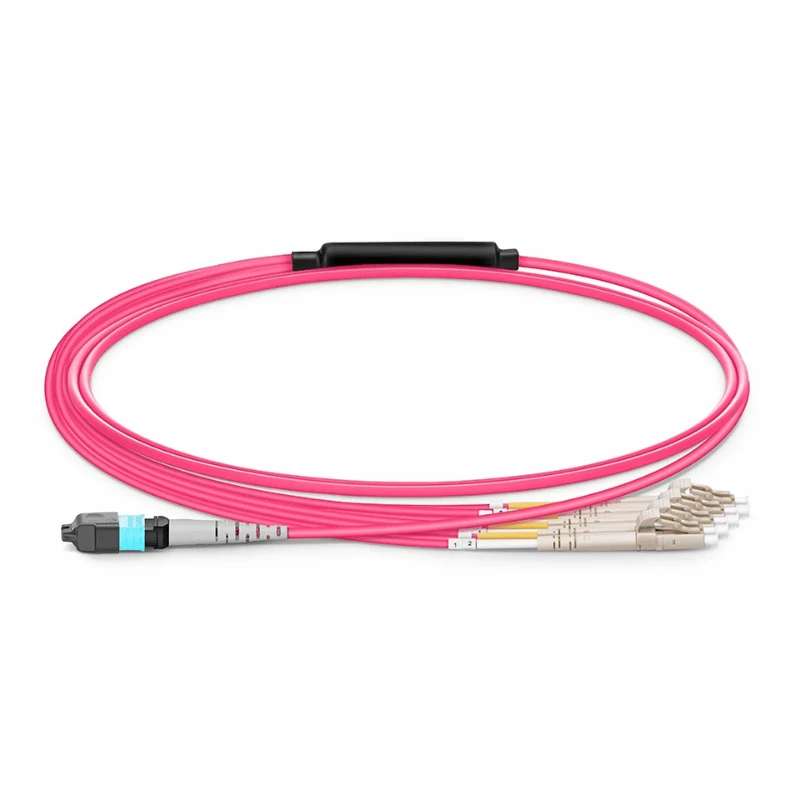

Le câble principal DIMI OS2 MPO est un assemblage de fibres multi-terminé en usine utilisant des connecteurs fibre monomode-OS2 et MPO pour consolider plusieurs canaux optiques en une seule connexion principale-terminée.
Spécifications techniques
|
Paramètre |
Spécification |
|
Type de produit |
Câble de tronc OS2 MPO |
|
Type de fibre |
OS2 monomode |
|
Taille des fibres |
9/125 μm |
|
Qualité des fibres |
G.652.D / G.657.A1 / G.657.A2 |
|
Nombre de fibres |
8/12/16/24/32/48/72/96/144 fibres |
|
Type de connecteur |
MPO |
|
Configuration du connecteur |
Femme-Femme / Homme-Femme / Homme-Homme |
|
Type polonais |
APC |
|
Polarité |
Type A/Type B/Type C |
|
Perte d'insertion |
Standard Inférieur ou égal à 0,35 dB / Elite Low Loss Inférieur ou égal à 0,20 dB |
|
Perte de retour |
Supérieur ou égal à 60 dB |
|
Tester la longueur d'onde |
1 310 nm/1 550 nm |
|
Gaine de câble |
LSZH/OFNR/OFNP/PVC |
|
Longueur du câble |
Coutume |
|
Diamètre du câble |
Basé sur le nombre de fibres et la construction des câbles |
|
Identification |
Numéro de série/code-barres/marquage laser/étiquette thermorétractable- |
|
Conformité |
CEI 61754-7 / TIA-604-5 / RoHS / REACH / UL |
Construction de fibre monomode OS2-
Construction des fibres :DIMI spécifie les constructions de fibres monomodes G.652.D, G.657.A1 et G.657.A2-dans la gamme de produits OS2, permettant d'adapter la conception de la fibre aux conditions de routage des câbles requises.
Performances de pliage :Les constructions de fibre G.657 définissent des caractéristiques de performance de courbure- supplémentaires par rapport à la fibre G.652.D conventionnelle, ce qui peut être pertinent lorsque le tracé du câble prévu impose des conditions de courbure plus strictes.
Sélection des fibres :La qualité de fibre spécifiée est établie dans le cadre de la configuration du tronc avant l'assemblage, conservant la construction optique définie au niveau du produit plutôt que de la laisser comme une option de fibre non spécifiée.
Spécification optique de l'assemblage OS2
Terminé-Performances de l'assemblage :Les performances optiques sont évaluées sur le tronc terminé, donnant aux acheteurs une référence pour le câble tel que fourni plutôt que pour la fibre avant la connectique.
Perte d'insertion et de retour :La perte d'insertion et la perte de réflexion fournissent des références de performances optiques distinctes pour l'assemblage MPO terminé, couvrant la perte de transmission et la puissance optique réfléchie.
Vérification avant-expédition :L'assemblage fini peut être évalué par rapport aux exigences optiques spécifiées avant expédition, fournissant ainsi des informations de test pour les enregistrements de qualité et l'inspection à réception.
Assemblage de tronc MPO multifibre-
Structure fibreuse consolidée :Plusieurs chemins optiques sont organisés dans un corps de tronc commun et se terminent aux interfaces MPO, formant une connexion multifibre-assemblée en usine.
Transition de connecteur contrôlée :Les sections de dérivation fournissent une transition définie entre le corps principal du tronc et les branches du connecteur MPO, gardant la géométrie de transition contrôlée pendant l'assemblage.
Sortie échelonnée- :Lorsque cela est spécifié, une répartition échelonnée-sépare les transitions de connecteur le long du tronc pour s'adapter à la disposition physique de l'assemblage terminé.
Gestion de l'installation :Un œillet de traction peut être incorporé comme point de manipulation désigné, gardant les forces de traction de l'installation éloignées de l'interface du connecteur MPO.
Résiliation et vérification MPO
Virole multifibre-
La terminaison MPO positionne plusieurs fibres optiques dans une virole commune, ce qui fait que le positionnement de l'extrémité de la fibre fait partie de l'assemblage de connecteur terminé.
Inspection de la géométrie 3D
DIMI utilise l'inspection interférométrique pour évaluer la géométrie de la virole MPO, y compris le rayon de courbure, la hauteur de la fibre et le décalage du sommet après la terminaison.
Terminer-Inspection du visage
La face d'extrémité du connecteur est inspectée pour détecter des conditions visibles telles que la contamination et les rayures avant la libération de l'assemblage.
Vérification de la polarité
La correspondance de position de la fibre-est vérifiée via le tronc complété pour confirmer la configuration de polarité spécifiée.
Identification de l'assemblage
Référence de câble individuel :Chaque assemblage fini peut se voir attribuer un numéro de série associé à ses informations de production et d'inspection.
Identification physique :Des étiquettes à code-barres, un marquage laser et des-étiquettes thermorétractables peuvent être intégrées là où les câbles individuels doivent rester identifiables après la livraison.
Traçabilité des commandes :L'identification des câbles fournit une référence physique pour faire correspondre les assemblages livrés avec les enregistrements de commande ou d'inspection correspondants lors de la réception et de la manipulation ultérieure.
FAQ
Q : Quel est le MOQ pour le câble principal OS2 MPO ?
R : Le MOQ standard est de 500 pièces par style. La quantité finale est confirmée selon les exigences de la commande.
Q : Puis-je commander un échantillon avant de passer une commande groupée ?
R : Oui. Des échantillons peuvent être produits avant la production en vrac pour évaluation par l'acheteur.
Q : Combien de temps prend la production d’échantillons ?
R : La production d'échantillons prend généralement 3 à 7 jours ouvrables, selon la configuration demandée.
Q : Quel est le délai de production typique en vrac ?
R : La production en gros standard prend généralement 15 à 45 jours après la confirmation de la commande et l'achèvement du processus de pré-préproduction requis.
Q : Quelles informations dois-je fournir lors d’une demande de devis pour un câble principal OS2 MPO ?
R : Fournissez le nombre de fibres requis, la configuration du connecteur, la polarité, la qualité de la fibre, la longueur du câble, les exigences en matière de gaine et toute exigence d'identification ou d'emballage. DIMI peut alors confirmer les spécifications de production et le devis applicables.
Q : Le câble principal OS2 MPO peut-il être configuré pour un nombre de fibres et une polarité spécifiques ?
R : Oui. Le nombre de fibres et la polarité peuvent être spécifiés dans le cadre de la configuration du câble, sous réserve des spécifications d'assemblage MPO requises.
Q : DIMI peut-il coordonner la production avec un calendrier de livraison de projet requis ?
R : La planification de la production peut être discutée en fonction de la quantité de commande confirmée, des exigences de production et de la date de livraison demandée.
Q : DIMI peut-il fournir un emballage conformément aux exigences d’expédition ?
R : Oui. Les exigences d'emballage peuvent être confirmées en fonction de la quantité commandée, de la configuration des câbles et des exigences d'expédition.
