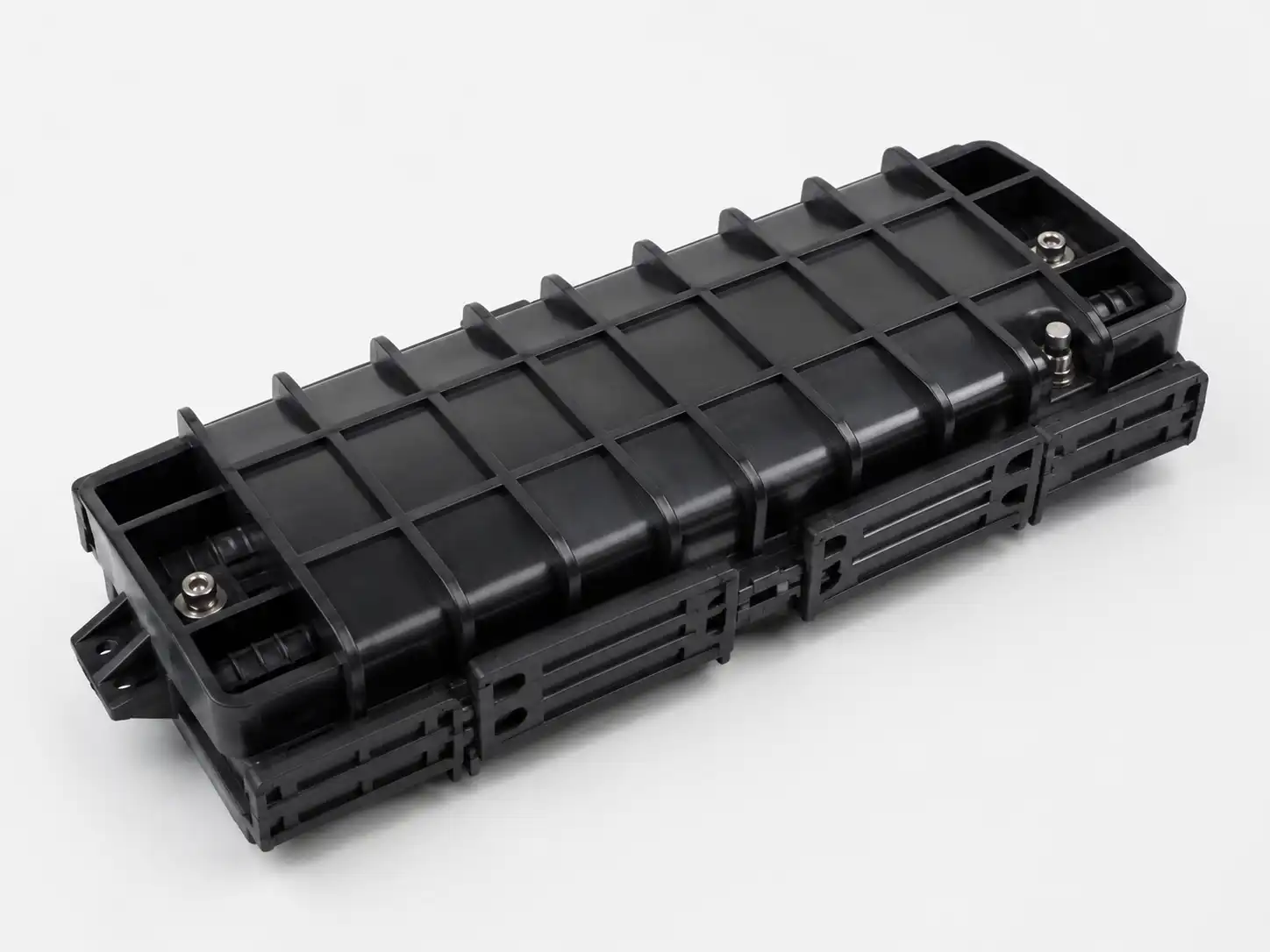

Le boîtier d'épissure de fibre optique horizontal à 12 cœurs est un boîtier extérieur compact permettant de protéger et d'organiser jusqu'à 12 épissures de fibre unique-dans les réseaux FTTH et extérieurs-des installations. Sa structure en ligne horizontale est adaptée aux joints de câbles compacts, aux points de dérivation et aux emplacements de réparation où l'espace et la capacité d'épissure sont limités. La fermeture utilise une étanchéité mécanique réintégrable et des entrées de câbles configurables pour une maintenance pratique sur le terrain.
Spécifications techniques
|
Spécification |
Détails |
|
Type de produit |
Fermeture d'épissure de fibre optique horizontale à 12 fibres |
|
Type de fermeture |
Horizontal / en ligne |
|
Capacité d'épissure maximale |
12 épissures de fibre unique- |
|
Plateau d'épissure |
Plateau 1 × 12F |
|
Ports de câble |
2 ou 4 ports ; 1 entrée/1 sortie ou 2 entrées/2 sorties |
|
Diamètre du câble |
Généralement Ø5–13 mm, configuration-dépendant |
|
Matériau du boîtier |
Plastique technique résistant aux UV- ; Options PC/ABS/PP |
|
Méthode de scellement |
Étanchéité mécanique réintégrable- |
|
Indice de protection |
Conception classée IP68 |
|
Température de fonctionnement |
−40 degrés à +65 degrés |
|
Couleur standard |
Noir |
Gestion des structures et des fibres
La fermeture combine un boîtier de protection, un système d'étanchéité, des composants d'entrée de câble-, un plateau d'épissure, une zone de routage de fibre-et des points de fixation des éléments de -résistance-de câble. Le plateau d'épissure 12F maintient les manchons d'épissure et le jeu de fibre organisés tout en maintenant un acheminement contrôlé des fibres. Le dispositif de retenue des câbles isole les forces de traction externes de la zone d'épissure, réduisant ainsi les contraintes mécaniques pendant l'installation et l'entretien.
La structure mécanique réintégrable permet aux techniciens d'ouvrir le boîtier pour inspection, réparation ou modification du réseau sans remplacer la fermeture complète.
Compatibilité et installation des câbles
Avant de commander, confirmez le nombre de fibres, le diamètre extérieur du câble, la-quantité d'entrée du câble, la construction du câble, la résistance-le type d'élément et la méthode d'installation requise. Ces paramètres déterminent la configuration appropriée du port et du joint.
La fermeture peut être fournie pour des applications aériennes, montées sur poteau/mur, sur conduit, trou de main/trou d'homme, souterraines et directement-enterrées, avec les accessoires de montage et d'étanchéité requis. Lors de l'installation, les gaines des câbles et les éléments de renforcement doivent être solidement fixés avant le routage des fibres, et le rayon de courbure minimum spécifié par le fabricant doit être respecté.
Applications
Les applications typiques incluent :
Raccordement de distribution et de distribution FTTH aux points périphériques-de réseau compacts
Joints de câbles montés sur des antennes et des poteaux-dans des endroits où l'espace est limité
Installations de conduits et de trous de main nécessitant un épissage en ligne protégé
Points de réparation des câbles après un dommage ou une maintenance du tracé
Connexions de succursales dans les réseaux ruraux à large bande et du dernier-mile
Points de jonction extérieurs-muraux à proximité des bâtiments et des nœuds d'accès
OEM/ODM et approvisionnement
DIMI prend en charge le marquage du logo OEM, l'emballage personnalisé, la couleur du boîtier, la configuration des ports de câble- et les kits d'accessoires. Pour les commandes de projets, les ingénieurs peuvent examiner le nombre de fibres, le diamètre du câble, l'environnement d'installation et les exigences de marque avant la production. Des échantillons peuvent être fournis pour l’évaluation du produit et l’approbation du projet.
Contrôle qualité et documentation
Le contrôle qualité couvre l'inspection des matériaux entrants, les-vérifications de l'assemblage en cours de processus, l'étanchéité et la vérification mécanique, l'inspection du-produit fini et l'inspection des-emballages à l'exportation. Les tests de produits applicables peuvent inclure l'étanchéité IP68, la traction et la rétention des câbles, les chocs, l'écrasement, la flexion, les cycles de température, le vieillissement UV et les tests au brouillard salin- pour les composants métalliques pertinents.
Des fiches techniques, des dossiers d'inspection et des rapports de test applicables peuvent être fournis pour l'évaluation du projet. Le système de fabrication de DIMI comprend les certifications de gestion de la qualité ISO 9001 : 2015 et TL-9000.
Commandes et logistique
Quantité minimale de commande
100 pièces pour les commandes groupées standard ; exemples de commandes disponibles pour évaluation.
01
Traitement
Généralement 7 à 14 jours ouvrables après la spécification et la confirmation de la commande.
02
Expédition
Généralement 20 à 30 jours par voie maritime, aérienne ou express, selon la destination et le mode d'expédition.
03
Conditionnement
Emballage de protection individuel et cartons d'exportation ; palettisation et étiquetage personnalisé disponibles pour les commandes de projets.
04
Paiement
T/T ou L/C peuvent être utilisés pour les commandes B2B standard ; d'autres arrangements peuvent être confirmés pour les projets qualifiés.
05
FAQ
Q : La fermeture peut-elle être fournie sous forme de kit d’installation complet ?
R : Oui. Un kit complet peut inclure le plateau d'épissure, les composants d'étanchéité, les pièces de fixation des câbles-, les manchons de protection d'épissure et les accessoires de montage requis. La nomenclature exacte doit être précisée dans le devis pour éviter les inadéquations des accessoires.
Q : Pouvez-vous faire correspondre un modèle de fermeture existant ou un modèle concurrent ?
R : Oui. Pour les projets de remplacement ou de marque privée-, les acheteurs peuvent fournir un échantillon, un dessin, des photographies ou un numéro de modèle existant. DIMI peut examiner la configuration mécanique et développer une version OEM correspondante ou équivalente lorsque cela est techniquement possible.
Q : Quelles informations doivent être incluses dans une demande de prix ?
R : Fournissez la quantité requise, le pays de destination, le modèle de câble, le volume annuel ou de projet prévu, les exigences d'emballage et tout document d'inspection ou de certification requis. Une fiche technique de câble ou un échantillon de fermeture existant est recommandé pour les projets non-standard.
Q : Pouvez-vous prendre en charge des commandes de projets échelonnées ou répétées ?
R : Oui. Des programmes d'approvisionnement basés sur des projets-et répétés peuvent être organisés avec une planification de la production basée sur la quantité prévue, la stabilité des spécifications et les dates de livraison requises.
Q : Quels documents peuvent accompagner un envoi en vrac ?
R : En fonction de la commande, la documentation peut inclure une facture commerciale, une liste de colisage, un certificat d'origine, une fiche technique du produit, des dossiers d'inspection et des rapports de test applicables. La documentation spécifique au projet- doit être demandée avant la confirmation de la commande.
Q : La fermeture peut-elle être commandée dans différentes configurations dans le cadre d'un même projet ?
R : Oui. Différentes dispositions de ports, configurations d'entrée de câble, couleurs et kits d'accessoires peuvent être spécifiés lorsque le projet nécessite plusieurs variantes. Chaque configuration doit être confirmée et documentée avant la production en série.
Q : Une inspection par un tiers-peut-elle être organisée ?
R : Oui. L'inspection par un tiers-peut être coordonnée lorsque l'acheteur ou le contrat de projet l'exige. La portée de l'inspection, la méthode d'échantillonnage, les exigences de test et l'agence d'inspection doivent être convenues avant la production.
Q : Les commandes urgentes peuvent-elles être prises en charge ?
R : La production accélérée peut être évaluée en fonction de la capacité actuelle, de la disponibilité des matériaux, de la quantité commandée et de la configuration. Les acheteurs doivent fournir la date de livraison requise lors de la demande de devis afin que les options de production et d'expédition puissent être examinées ensemble.
