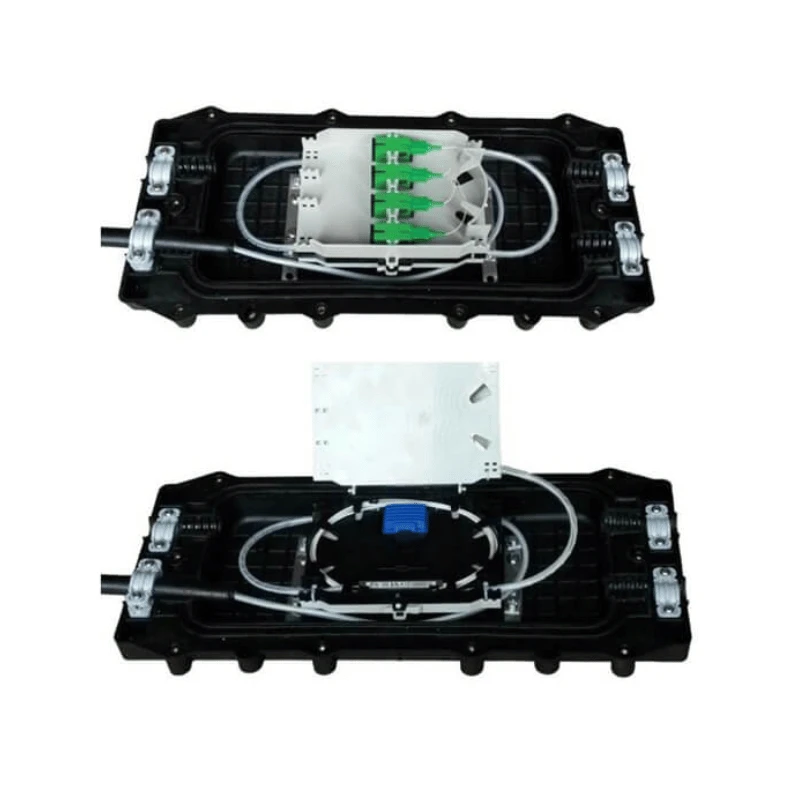

Le boîtier d'épissure à 48 fibres optiques est un boîtier de type dôme vertical-pour protéger et organiser jusqu'à 48 épissures de fibres dans les réseaux de fibres optiques extérieurs. Il est conçu pour les applications aériennes, sur poteaux, murales, sur conduits et souterraines, avec une structure compacte adaptée à l'installation verticale et à la maintenance sur le terrain.
Spécifications techniques
|
Article |
Spécification |
|
Type de fermeture |
Mini dôme vertical |
|
Capacité d'épissure maximale |
48 fibres |
|
Plateau d'épissure |
12 fibres/barquette |
|
Quantité maximale de bacs |
4 |
|
Matériau du boîtier |
PP+GF (Polypropylène + Fibre de Verre) |
|
Type d'étanchéité |
Joint mécanique à compression |
|
Ports de câble |
4 |
|
Diamètre du câble |
Norme Φ8–18 mm ; tailles plus grandes disponibles par configuration |
|
Degré de protection |
IP68 |
|
Température de fonctionnement |
-40 degrés à +65 degrés |
|
Température de stockage |
-40 degrés à +60 degrés |
|
Dimensions |
Env. Φ120 × 300 mm |
|
Poids |
Environ. 1.5–1,8 kg avec plateaux et accessoires |
|
Conformité |
RoHS, PORTÉE ; Qualification basée sur GR-771 disponible |
Structure de fermeture et configuration interne
La structure en dôme vertical sépare le système d'étanchéité externe de la zone interne de gestion des fibres-, aidant ainsi à protéger les épissures pendant l'installation et la maintenance ultérieure.
L'organisateur interne peut accueillir jusqu'à quatre plateaux d'épissure de 12-fibres. Chaque plateau offre une protection dédiée aux épissures et des chemins d'acheminement des fibres, tandis que la disposition empilée permet d'accéder à des plateaux individuels sans repenser la fermeture complète.
Le routage des fibres doit maintenir le rayon de courbure minimum applicable de la fibre installée et éviter une tension, un croisement ou une compression excessive autour des points d'épissure. Les manchons d'épissure thermorétractables-peuvent être fixés dans les supports de plateau désignés.
Capacité d'épissage et compatibilité des câbles
La configuration standard offre une capacité d'épissure maximale de 48 fibres, ce qui rend la fermeture adaptée aux points de distribution où le nombre de fibres est modéré mais où un accès de maintenance future est requis.
La compatibilité des câbles inclut les câbles à fibre optique extérieurs à tube libre-et à tube central-communs dans la plage de diamètres de port spécifiée. Les configurations de fibres en ruban-peuvent également être envisagées lorsque le plateau d'épissure et l'organisateur interne sont conçus en conséquence.
Pour les commandes de projets, la construction du câble, le diamètre extérieur, le nombre de câbles entrants/sortants, le nombre de fibres et la méthode d'épissure requise doivent être confirmés avant de sélectionner la configuration du port et du plateau.
Installation et application
La fermeture est conçue pour une installation sur site et une rentrée-, avec une structure d'étanchéité mécanique qui évite le besoin d'un scellage thermorétractable permanent-du corps principal de la fermeture.
Les emplacements d'installation typiques incluent :
- Réseaux aériens sur poteaux ou câbles pris en charge par messager-
- Montage sur poteau et au mur pour les points de distribution du réseau d'accès-
- Conduits et trous de main souterrains
- Applications d'enterrement direct-lorsque la configuration et la méthode d'installation sélectionnées répondent aux exigences du projet
Avant l'installation, les techniciens doivent vérifier le diamètre du câble, la disposition des ports, la capacité du plateau d'épissure, la longueur du jeu de fibre et le matériel de montage. Les éléments de renforcement des câbles doivent être fixés aux points de fixation désignés de la fermeture plutôt que de transférer la charge mécanique au plateau d'épissure.
Protection de l'environnement
Le boîtier est fabriqué en polypropylène renforcé de fibres de verre--(PP+GF) pour offrir une résistance mécanique et une résistance à l'exposition extérieure. Le système d'étanchéité par compression mécanique utilise des joints autour des zones de fermeture et d'entrée des câbles-pour limiter la pénétration d'eau et de contaminants.
Le niveau de protection spécifié est IP68, avec la configuration d'origine conçue pour une résistance à la submersion jusqu'à 1,5 m pendant 60 minutes.
Personnalisation et OEM
Pour les commandes de gros, d'opérateurs et de projets-, la fermeture peut être configurée en fonction de l'architecture réseau et des spécifications de câble requises.
La personnalisation disponible comprend :
Capacité d'épissure :12f, 24f, 48f et autres configurations
Disposition des ports :Différentes combinaisons entrée/sortie
Diamètre d'entrée du câble- :Adapté aux exigences de diamètre extérieur et d'étanchéité du câble
Plateaux d'épissure :Configurations de plateaux spécifiques à une-fibre ou à un projet-
Logement:Modifications de matériaux, de couleurs et de structure
Image de marque :Logo, code produit, étiquettes, codes QR et emballage
Accessoires de montage :Supports de poteaux, supports muraux, matériel d'antenne et autres kits spécifiques au projet-
Contrôle qualité
Inspection des matériaux entrants pour les boîtiers PP+GF, les joints, les plateaux et la quincaillerie métallique
Inspection dimensionnelle du boîtier, des ports de câbles, des plateaux et des interfaces de montage
Inspection de l'assemblage pour le positionnement du plateau, la fixation des câbles, les composants d'acheminement des fibres-et l'ajustement des fermetures
Contrôle de l'étanchéité du corps de fermeture et des-points d'entrée des câbles
Test d'étanchéité IP68 selon la procédure de test convenue
Tests mécaniques tels que l'impact, la compression et la rétention des câbles si nécessaire
Tests de température et d'environnement pour les commandes spécifiques à un projet-
Contrôle visuel et fonctionnel avant emballage
Pour les projets d'exportation, les dossiers d'inspection, la documentation sur les matériaux, les rapports de test et les documents de conformité RoHS/REACH-peuvent être fournis conformément aux exigences de documentation de l'acheteur.
FAQ
Q : La fermeture nécessite-t-elle des outils spéciaux pour l'installation ?
R : L'installation standard nécessite principalement des outils courants de-préparation des câbles et d'épissage-des fibres. Les exigences exactes en matière d'outils dépendent de la configuration d'entrée de câble-et d'étanchéité sélectionnée. Des instructions d'installation peuvent être fournies avec l'envoi.
Q : Quelle quantité de jeu de fibre doit être laissée à l’intérieur de la fermeture ?
R : Un jeu suffisant doit être réservé pour permettre aux fibres d'être acheminées à travers les plateaux sans tension excessive ni courbures serrées. La longueur requise dépend de la construction du câble, de la disposition du plateau d'épissure-et de la méthode d'installation et doit être confirmée par rapport aux instructions d'installation applicables.
Q : Les ports de câble inutilisés peuvent-ils être scellés pour une extension future ?
R : Oui. Les entrées inutilisées doivent être fermées avec les composants d'étanchéité spécifiés pour maintenir la protection requise du boîtier. Des pièces d'étanchéité de port de rechange peuvent être incluses lorsqu'une extension future du câble est prévue.
Q : La fermeture peut-elle s'adapter à différentes méthodes d'épissure ?
R : La fermeture peut être configurée pour les applications courantes d'épissure par fusion-en utilisant des manchons et des plateaux d'épissure compatibles. Si des épissures mécaniques ou des épissures de fibres en ruban-sont nécessaires, le plateau et la configuration interne doivent être confirmés avant de commander.
Q : La mise à la terre est-elle disponible pour les câbles à fibres optiques métalliques ?
R : Oui. Des composants de mise à la terre peuvent être fournis si nécessaire pour les câbles contenant des éléments de renforcement métalliques, une armure ou d'autres éléments conducteurs. La disposition de mise à la terre doit être spécifiée en fonction de la construction du câble et des exigences du réseau local.
Q : Comment les fermetures sont-elles emballées pour une expédition internationale ?
R : Chaque fermeture est normalement protégée par un emballage intérieur approprié, puis emballée dans des cartons de qualité export-. Des quantités plus importantes ou basées sur un projet- peuvent être emballées dans des caisses ou des palettes en contreplaqué lorsque cela est nécessaire pour réduire les dommages liés à la manutention et au transport.
Q : Quel est le délai de livraison typique pour une commande standard ?
R : Le délai de livraison de la commande est de 7 à 14 jours pour le traitement et d'environ 20 à 30 jours pour l'expédition. Le délai d'expédition réel dépend de la destination, du mode d'expédition et du dédouanement.
Q : Quelles sont les conditions de livraison disponibles ?
R : EXW, DDP et DAP peuvent être proposés en fonction de la destination et des exigences de la commande.
