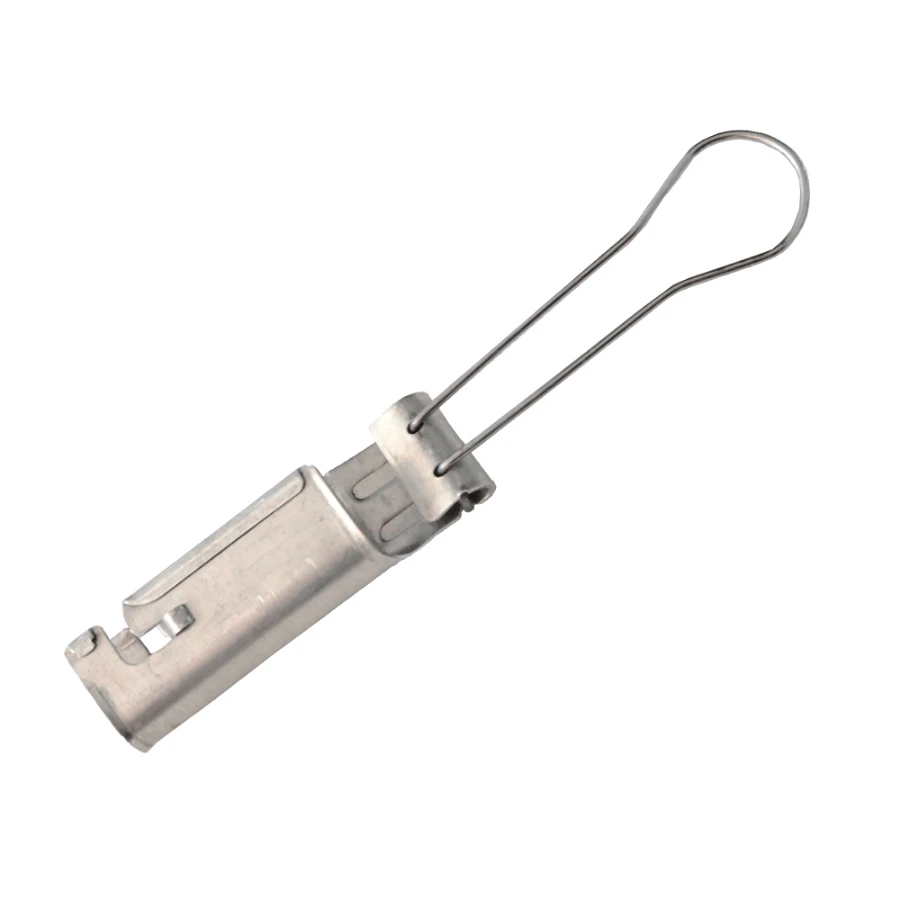

Le serre-câble de dérivation aérien DIMI est conçu pour ancrer et tendre les câbles de dérivation à fibre optique dans les réseaux d'accès aériens FTTH et FTTx. Il sécurise les câbles de dérivation plats ou ronds entre les poteaux, le matériel de support et les locaux des abonnés tout en maintenant une rétention contrôlée des câbles pendant l'installation et le service extérieur.
Spécifications techniques
|
Article |
Configuration standard/typique |
|
Type de produit |
Serre-câble aérien / serre-fil de descente |
|
Câble compatible |
Câble de dérivation FTTH plat ou rond |
|
Taille du câble plat |
Jusqu'à 6 × 13 mm |
|
Diamètre du câble rond |
Environ. 3-6 mm |
|
Charge de rupture minimale (MBL) |
Jusqu'à 1,2 kN |
|
Corps de serrage |
Polymère-résistant aux UV |
|
Composant métallique |
En acier inoxydable ou en acier galvanisé, selon configuration |
|
Installation |
Montage par crochet, support, poteau-bande ou support mural- |
Conception mécanique et compatibilité des câbles
La pince utilise une cale autobloquante ou un mécanisme de préhension pour fixer le câble de dérivation sous tension aérienne. La force de préhension augmente à mesure que le câble est chargé, aidant ainsi à éviter le glissement du câble lors de l'installation et du service extérieur normal.
Les surfaces de contact du câble-sont conçues pour répartir la pression de maintien le long de la gaine plutôt que de concentrer la force en un seul point. Cette conception est particulièrement importante pour les câbles de dérivation FTTH dotés de gaines extérieures relativement fines.
La compatibilité doit être évaluée en fonction du profil de section-du câble, de la construction de la gaine, de la disposition des éléments de traction et de la charge d'installation requise. La configuration des pinces peut être sélectionnée pour les constructions de câbles plats ou ronds, tandis que les dimensions de câble spécifiées et le MBL dans les spécifications techniques définissent la plage applicable.
Applications
Ancrage de câbles aériens FTTH / FTTx
Poteau-à-connexions d'abonnés sur site
Façade du bâtiment et-routes de câbles de dérivation murales
Réseaux d'accès haut débit résidentiels et commerciaux
Déploiement de la fibre sur le dernier-mile rural et suburbain
Construction de nouveaux réseaux aériens et maintenance ou remplacement de réseaux
Méthode d'installation
La pince est destinée à une installation simple sur le terrain avec un minimum d'outillage.
- La pince est destinée à une installation simple sur le terrain avec un minimum d'outillage.
- Insérez le câble de dérivation dans le corps de serrage ou la cale de préhension.
- Tirez le câble jusqu'à la position requise et laissez le mécanisme de préhension se verrouiller sur la gaine.
- Vérifiez que le câble est bien en place et que le jeu ou la tension requis est maintenu.
- Vérifiez que le câble n'est pas excessivement plié, écrasé ou soumis à une charge ponctuelle involontaire.
Personnalisation / OEM
DIMI peut fournir la pince dans des configurations adaptées au câble et au matériel d'installation de l'acheteur, notamment :
- Compatibilité câbles plats ou ronds
- Ajustements du diamètre ou de la-section du câble
- Différentes configurations de crochets, d'anses, de boucles ou d'oeillets
- Versions mécaniques standard ou renforcées
- Personnalisation de la couleur du polymère
- Marquage du logo ou identification du produit
- Emballage et étiquetage personnalisés
Pour les projets OEM, les acheteurs doivent fournir les dimensions du câble, le MBL requis, le matériel de montage, l'environnement d'installation et les exigences d'emballage. Ces paramètres permettent d'adapter la géométrie des pinces et la combinaison de matériaux à l'application réseau réelle.
Inspection et tests
Contrôle dimensionnel
Dimensions des contacts des câbles-, géométrie des crochets/anses et dimensions critiques de l'assemblage.
Inspection des matériaux
Vérification des spécifications des matériaux polymères et métalliques.
Essai de traction mécanique
Vérification de la charge de rupture minimale spécifiée de la pince.
Inspection d’adhérence/glissement
Confirmation que le câble reste solidement retenu sous la charge spécifiée.
Inspection visuelle
Vérification de la qualité du moulage, de l'état des surfaces métalliques, des bavures, des fissures, des déformations et des défauts d'assemblage.
Inspection de protection contre la corrosion-
Vérification des composants en acier inoxydable-ou galvanisés selon le matériau et la finition spécifiés.
Foire aux questions
Q : Puis-je commander des échantillons avant de passer une commande groupée ?
R : Oui. Des échantillons peuvent être fournis pour la compatibilité des câbles, l'installation et l'évaluation mécanique avant la production en vrac. La quantité d'échantillon et les modalités d'expédition peuvent être confirmées en fonction des exigences du projet.
Q : Comment les serre-câbles aériens sont-ils emballés pour l'exportation ?
R : L'emballage standard d'exportation doit protéger les pinces contre la déformation, l'humidité, la contamination et les dommages de surface pendant le transport. Les quantités en vrac sont normalement emballées dans des cartons, avec des sacs intérieurs ou des séparateurs utilisés lorsque la configuration du produit l'exige.
Q : Quels documents peuvent être fournis avec une commande ?
R : La documentation commerciale typique comprend la facture commerciale, la liste de colisage et le certificat d'origine, le cas échéant. Des rapports d'inspection de produits, de la documentation sur les matériaux ou d'autres documents spécifiques au projet-peuvent être organisés lorsque cela est spécifié dans le bon de commande.
Q : Quel est le MOQ typique pour les commandes standard ?
R : Un MOQ pratique est de 500 pièces pour les commandes commerciales standard. Les configurations OEM, les emballages spéciaux ou les outils personnalisés peuvent nécessiter un MOQ différent, qui doit être confirmé avant le devis.
Q : Quelles sont les conditions de paiement disponibles ?
R : Les conditions de paiement standard peuvent être T/T, avec un arrangement typique d’un dépôt de 30 % et d’un solde de 70 % avant expédition. L/C peut également être envisagé pour les commandes commerciales qualifiées.
Q : Quel est le délai de livraison typique pour les commandes groupées ?
R : Pour les commandes standard, le délai de traitement typique est de 7 à 14 jours, suivi d'environ 20 à 30 jours pour l'expédition, selon la destination et la méthode d'expédition sélectionnée. Les commandes personnalisées sont planifiées séparément après confirmation des spécifications.
