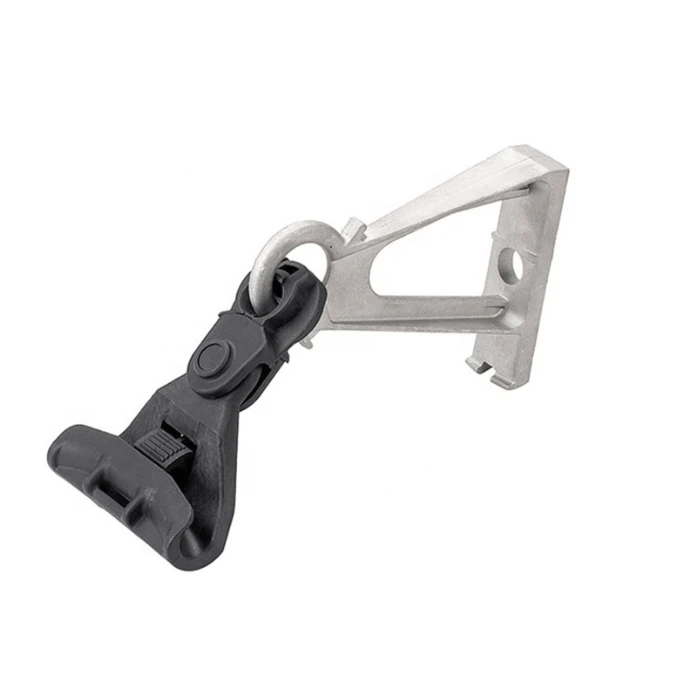

La pince de suspension pour câble à fibre optique est conçue pour soutenir et sécuriser les câbles aériens à fibre optique au niveau des poteaux intermédiaires, des tours ou des structures à bras transversaux. L'ensemble de serrage combine un corps porteur-, un insert de contact de câble- ou des tiges d'armure préformées et du matériel de montage pour répartir la charge mécanique tout en limitant la pression excessive sur la gaine du câble.
Spécifications techniques
|
Paramètre |
Spécification |
|
Types de câbles applicables |
ADSS, Figure-8, ronds autoportants, câbles FTTH sélectionnés |
|
Diamètre du câble |
Ø6-20 mm ; autres gammes disponibles par personnalisation |
|
Charge mécanique nominale typique |
10 à 30 kN pour les modèles standards ; configurations renforcées jusqu'à 100 kN |
|
Portée applicable |
Jusqu'à 400 m pour les configurations standards |
|
Configuration de la ligne |
Itinéraires droits et angles de déflexion modérés |
|
Logement |
Alliage d'aluminium moulé ou construction métallique spécifiée |
|
Matériau de contact du câble- |
EPDM ou autre élastomère résistant aux UV et aux intempéries- |
|
Barres d'armure |
Acier galvanisé ou-acier recouvert d'aluminium, selon la configuration |
|
Matériel |
Inox 304/316 ou acier galvanisé |
|
Température de fonctionnement |
Généralement -40 degrés à +65 degrés |
|
Protection des surfaces |
Anodisation, galvanisation ou autre protection contre la corrosion spécifiée |
|
Poids |
Environ 0,45 à 2,8 kg, selon le modèle |
Conception mécanique et compatibilité des câbles
La pince de suspension est conçue pour maintenir la position du câble tout en répartissant la force de support sur la zone de contact du câble. Pour les configurations utilisant des tiges d'armure hélicoïdales préformées, les tiges s'adaptent à la surface du câble et répartissent les contraintes mécaniques sur une longueur de contact plus longue, réduisant ainsi les charges localisées sur la gaine extérieure.
Un insert en EPDM ou en élastomère équivalent peut fournir un amortissement et une friction supplémentaires entre le câble et le corps du collier. Ceci est particulièrement important pour les routes aériennes exposées aux mouvements induits par le vent et aux changements de température.
Le diamètre du câble doit correspondre à la plage de serrage spécifiée. Une pince ne doit pas être sélectionnée uniquement en fonction du type de câble nominal ; le diamètre extérieur fini réel et la charge d'installation doivent être vérifiés par rapport aux spécifications du modèle.
Demandes
La pince de suspension est utilisée pour le déploiement de câbles aériens à fibre optique dans :
- Réseaux aériens FTTH et FTTx
- Accès ADSS et réseaux fédérateurs
- Lignes de télécommunication sur poteaux électriques
- Infrastructures à large bande rurales et urbaines
- Campus, parc industriel et réseaux de communication privés
- Systèmes de communication des services publics d'électricité utilisant un câble à fibre optique autoportant compatible-
- Voies de communication de transport et d’infrastructure
Méthode d'installation
La pince peut être installée sur des poteaux, des tours ou des bras transversaux-à l'aide de boulons de poteau compatibles, de sangles en acier inoxydable, de crochets en J-, de manilles en forme de U-ou de supports de montage dédiés, en fonction de la configuration matérielle sélectionnée.
Pour les applications de suspension standard :
Confirmez le diamètre extérieur réel du câble et la plage de serrage sélectionnée.
Vérifiez la portée, l'angle de route, la charge de vent/glace et la charge mécanique requise.
Positionner correctement le câble dans le corps de serrage ou l'ensemble de suspension préformé.
Installez la pince sur le poteau, la tour ou le support désigné.
Serrez le matériel de montage selon le couple d'installation spécifié.
Vérifiez que le câble est solidement soutenu sans compression excessive, déformation de la gaine ou courbure brusque.
Personnalisation / OEM
Les configurations OEM sont disponibles en fonction du diamètre du câble, de la construction du câble, de la portée requise, de la charge mécanique, de la longueur des barres blindées, de l'interface de montage et de la structure d'installation.
La personnalisation peut également inclure :
- Dimensions et géométrie du corps de serrage
- Longueur et matériau de la tige préformée
- Supports de montage et matériel
- Composants-en acier inoxydable ou galvanisés
- Marquages et identification des produits
- Emballage et étiquetage client
Pour l'évaluation de la demande de prix, les acheteurs doivent fournir le type de câble, le diamètre extérieur réel, la portée typique, la portée maximale, l'angle de ligne, la structure d'installation et les conditions environnementales.
Inspection et tests
Les éléments d'inspection typiques comprennent :
- Compatibilité des diamètres de câble et contrôle dimensionnel
- Inspection visuelle et-de l'état de surface
- Vérification des matériaux et des revêtements
- Charge mécanique/coupure-tests de charge
- Test de force de glissement ou de maintien-
- Inspection de l’ajustement et de la fixation du matériel
- Tests de-résistance à la corrosion lorsque cela est spécifié
- Tests de-résistance aux UV et à l'environnement pour les composants polymères
Des rapports d'inspection et des documents de conformité peuvent être fournis selon les exigences du projet.
FAQ
Q : La pince de suspension peut-elle être utilisée pour les installations ADSS à longue portée ?
R : Oui. Les configurations standard sont destinées aux travées aériennes ordinaires, tandis que les installations ADSS à longue portée- peuvent nécessiter des ensembles de suspension renforcés ou doubles. La sélection doit être basée sur la portée maximale et la charge environnementale calculée.
Q : Pouvez-vous fournir des échantillons avant une commande groupée ?
R : Oui. Des échantillons peuvent être organisés pour une évaluation des dimensions, de l'ajustement des câbles et de l'installation avant la production en série. Les frais d'échantillonnage et le fret sont normalement confirmés en fonction du modèle et de la quantité demandés.
Q : À quelles normes la pince de suspension peut-elle être conforme ?
R : Les exigences applicables dépendent du système de câble et du marché de destination. Les spécifications techniques CEI, EN, ASTM et-spécifiques au client peuvent être consultées le cas échéant. La norme requise ou la spécification du projet doit être indiquée avant le devis.
Q : Quel emballage est utilisé pour les commandes groupées ?
R : Les produits standard sont généralement emballés dans des cartons avec un emballage intérieur protecteur, puis placés sur des palettes lorsque cela est nécessaire pour la manutention à l'exportation. Des marques de carton personnalisées, des étiquettes de produits, des quantités et des méthodes d'emballage sont disponibles pour les commandes en gros.
Q : Quel est le MOQ pour les pinces de suspension ?
R : Un MOQ pratique pour les commandes commerciales standard est de 500 pièces par modèle. Des modèles mixtes ou des configurations personnalisées peuvent être discutés séparément en fonction des exigences de production.
Q : Quel est le délai de livraison typique pour une commande groupée ?
R : Pour les modèles standard, le délai de traitement typique est de 7 à 14 jours après la spécification et la confirmation de la commande. Les produits personnalisés peuvent nécessiter un outillage ou un temps de production supplémentaire, qui seront confirmés avant la passation de la commande.
Q : Quelles conditions de paiement acceptez-vous ?
R : Nous acceptons généralement T/T, L/C, PayPal et les cartes de crédit. D'autres conditions de paiement peuvent être discutées en fonction de la valeur de la commande, des exigences du client et des conditions de coopération.
Q : Quelles options d’expédition et d’exportation sont disponibles ?
R : Les commandes peuvent être organisées par voie maritime, aérienne ou par livraison express, en fonction de la quantité, de l'urgence et de la destination. Les conditions commerciales courantes incluent EXW, DAP et DDP, les modalités d'expédition finale étant confirmées en fonction de la commande et de la destination.
