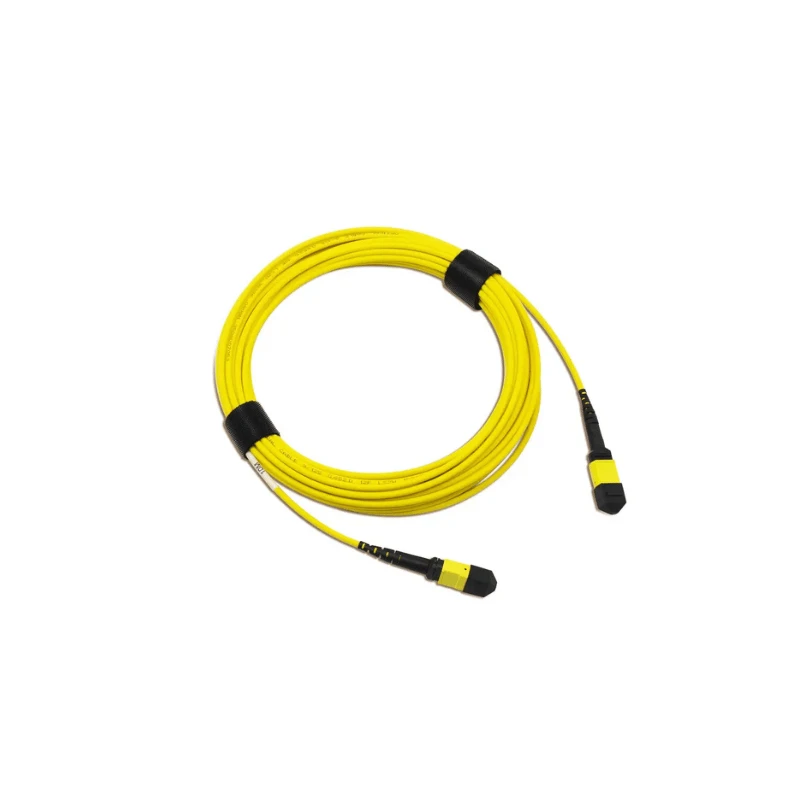

Le module de test de bouclage MPO est un composant optique multifibre-assemblé en usine conçu pour fournir un chemin de retour optique interne via une interface MPO.
Spécifications techniques
|
Paramètre |
Spécification |
|
Type de produit |
Module de test de bouclage MPO |
|
Type de connecteur |
MPO |
|
Nombre de fibres |
8/12/16/24 Fibres |
|
Mode fibre |
OS2 monomode / OM3 / OM4 / OM5 multimode |
|
Polonais de connecteur |
PC/APC |
|
Cartographie de polarité |
Type A / Type B / Type C / Personnalisé |
|
Sexe du connecteur |
Mâle (avec broches) / Femelle (sans broches) |
|
Perte d'insertion |
Perte standard Inférieure ou égale à 0,60 dB / Faible perte Inférieure ou égale à 0,35 dB |
|
Perte de retour |
Supérieur ou égal à 35 dB Multimode / Supérieur ou égal à 60 dB Monomode APC |
|
Tester la longueur d'onde |
Mode unique : 1 310 / 1 550 nm ; Multimode : 850 / 1 300 nm |
|
Atténuation |
1 à 10 dB, en option |
|
Durabilité |
Supérieur ou égal à 500 cycles d'accouplement |
|
Normes |
CEI 61754-7 / TIA-604-5 / Telcordia GR-1435-CORE |
|
Conformité environnementale |
RoHS/REACH |
|
Température de fonctionnement |
-20 degrés à +70 degrés |
|
Température de stockage |
-40 degrés à +85 degrés |
|
Compatibilité des interfaces |
QSFP/QSFP28/QSFP-DD/OSFP |
Conception de bouclage
Routage fibre interne
Les fibres internes connectent les canaux MPO désignés pour créer le chemin de retour optique au sein du module.
Mappage TX-vers-RX
Le mappage de canal interne définit la manière dont les signaux transmis sont renvoyés aux canaux de réception correspondants.
Interface MPO
Le chemin de bouclage se termine dans l'interface MPO, permettant d'établir la connexion de retour via une interface de connecteur unique.
Vérification de l'attribution des canaux
La configuration du bouclage est vérifiée par rapport à l'attribution des voies de transmission et de réception de l'interface MPO cible avant la production.
Performances optiques
Contrôle des pertes :Le niveau de perte spécifié définit la perte optique introduite par le chemin de bouclage, permettant de vérifier la condition totale du test par rapport à la perte optique admissible.
Atténuation contrôlée :Une atténuation interne peut être introduite lorsque le test nécessite une perte optique définie au lieu d'un chemin de retour direct à faible-perte.
Contrôle de qualité
Terminer-Inspection du visage
Les faces d'extrémité des connecteurs MPO sont inspectées par microscopie numérique pour détecter toute contamination, rayures et autres défauts visibles avant expédition.
01
Géométrie de la virole
La géométrie de la virole MPO est vérifiée par mesure interférométrique pour la hauteur de la fibre, le rayon de courbure et le décalage du sommet.
02
Tests optiques
Chaque assemblage est soumis à des tests de-perte d'insertion et de perte de retour-, avec 100 % de tests IL/RL spécifiés pour le produit.
03
Vérification du routage
Le routage fibre interne est comparé au mappage de canal spécifié pour vérifier le chemin de bouclage terminé.
04
Documentation des tests
Des données individuelles de tests de performances optiques peuvent être fournies avec les expéditions pour assurer la traçabilité par rapport aux spécifications confirmées du produit.
05
Options personnalisées
Correspondance d'interface
Le sexe du connecteur et la configuration de la-face d'extrémité sont confirmés par rapport à l'interface MPO correspondante avant la production.
Cartographie des canaux
La relation TX-à-RX est confirmée par rapport à l'attribution de voie MPO requise avant la production.
Perte optique
Le niveau de perte et toute atténuation interne sont confirmés par rapport aux conditions de test requises avant la production.
Identification
Les numéros de pièces, les étiquettes et les codes-barres peuvent être appliqués pour correspondre à l'inventaire ou au système de traçabilité du client.
Production en usine
Fabrication directe :DIMI fabrique en interne des assemblages de fibres optiques MPO/MTP-pour le développement d'échantillons et la production en volume.
Production d'échantillons :Les échantillons standard pour le module de test de bouclage MPO sont généralement produits dans un délai de 3 à 5 jours ouvrables.
Documentation d'ingénierie :Des fiches techniques et des dessins de produits peuvent être fournis par l'équipe d'ingénierie DIMI pour examen des spécifications avant la production.
FAQ
Q : Que peut-on utiliser pour tester un module de test de bouclage MPO ?
R : Un module de test de bouclage MPO fournit un chemin de retour optique pour vérifier les ports optiques, les émetteurs-récepteurs et les équipements optiques compatibles en ramenant les canaux transmis à leurs positions de réception désignées.
Q : Quelle est la différence entre un module de test de bouclage MPO et un câble de bouclage MPO ?
R : Un module de test de bouclage MPO intègre le chemin de retour optique dans le module, tandis qu'un câble de test de bouclage MPO utilise un assemblage de câbles pour établir la connexion de retour. Le format approprié dépend de l'interface physique et de la configuration du test.
Q : La compatibilité de l'interface MPO dépend-elle de la configuration de l'émetteur-récepteur ?
R : Oui. L'accouplement physique dépend de la configuration du connecteur MPO, tandis que la compatibilité optique dépend également du mode fibre, de l'affectation des canaux et de la configuration des voies de l'équipement testé.
Q : Quel est le MOQ pour les modules de test de bouclage MPO ?
R : Le MOQ standard est de 500 pièces par configuration.
Q : Puis-je commander des échantillons avant de passer une commande groupée ?
R : Oui. Des échantillons peuvent être produits pour une évaluation technique et une vérification de compatibilité avant de passer une commande en volume.
Q : Quelles conditions de paiement sont disponibles pour les commandes de modules de test de bouclage MPO ?
R : DIMI accepte T/T et L/C pour les commandes de modules de test de bouclage MPO. Les modalités de paiement et le calendrier de paiement applicable sont confirmés avec le devis selon les exigences de la commande.
Q : Comment les modules de test de bouclage MPO sont-ils emballés pour l'expédition ?
R : Chaque module de test de bouclage MPO est emballé individuellement pour protéger l'interface MPO de la contamination et des dommages liés à la manipulation, puis emballé dans des cartons pour l'expédition. Les étiquettes des produits et la documentation de test applicable sont incluses conformément aux exigences de la commande confirmée.
Q : Comment puis-je demander un devis pour les modules de test de bouclage MPO ?
R : Un devis peut être préparé une fois que le mode de fibre requis, le nombre de fibres, la configuration du connecteur, la polarité ou le mappage des canaux, l'état de perte optique et la quantité commandée ont été fournis pour confirmation technique et commerciale.
