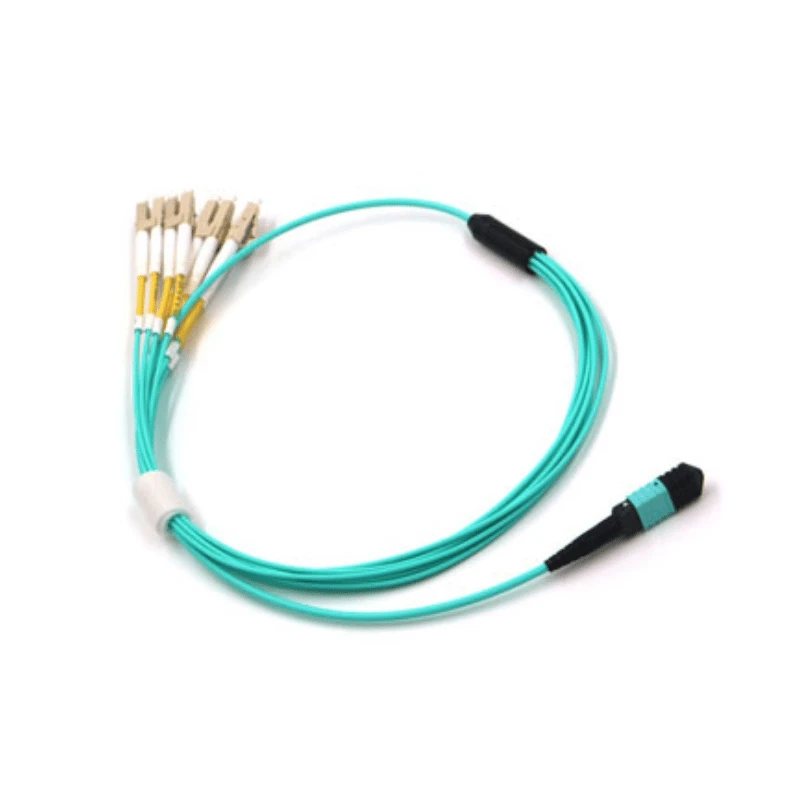

Le câble de bouclage multimode MPO est un ensemble optique terminé en usine-qui achemine les signaux transmis vers des canaux de réception désignés via une interface MPO pour tester localement les émetteurs-récepteurs, ports et équipements optiques multimodes compatibles.
Spécifications techniques
|
Paramètre |
Spécification |
|
Type de produit |
Câble de bouclage multimode MPO |
|
Type de connecteur |
MPO |
|
Sexe du connecteur |
Mâle avec broches de guidage / Femelle sans broches de guidage |
|
Type de fibre |
OM3 / OM4 / OM5 Multimode |
|
Nombre de fibres |
8/12/24 fibres |
|
Polarité/cartographie des broches |
Type A / Type B / Type C / Cartographie personnalisée |
|
Polonais de connecteur |
PC |
|
Perte d'insertion |
Qualité standard : inférieur ou égal à 0,70 dB ; Elite Low-Niveau de perte : inférieur ou égal à 0,35 dB |
|
Perte de retour |
Supérieur ou égal à 20 dB |
|
Longueur d'onde de fonctionnement |
850 nm/1 300 nm |
|
Matériau de la veste |
LSZH/PVC/OFNP |
|
Couleur de la veste |
Aqua / Violet / Vert Lime / Personnalisé |
|
Longueur du câble |
Personnalisé |
|
Température de fonctionnement |
-20 degrés à +70 degrés |
|
Température de stockage |
-40 degrés à +85 degrés |
|
Durabilité de l'accouplement |
Supérieur ou égal à 500 cycles |
|
Conformité |
CEI 61754-7, TIA-604-5, RoHS, REACH |
Configuration de bouclage MPO
Le mappage interne des fibres détermine quels canaux transmis sont renvoyés aux canaux de réception correspondants.
Polarité standard :Les configurations de type A, de type B et de type C sont disponibles pour les configurations qui utilisent ces dispositions de canaux MPO standard.
Équipement-Cartographie spécifique :Un mappage Tx-vers-Rx personnalisé peut être fabriqué pour des interfaces spécifiques à l'équipement-, y compris les configurations QSFP, QSFP28 et QSFP-DD confirmées.
Configuration de la fibre et du connecteur
L'interface MPO doit être adaptée aux exigences optiques et mécaniques de l'équipement testé.
Correspondance d'interface :Confirmez l’interface MPO correspondante avant de commander.
Compatibilité des connecteurs :Vérifiez le sexe du connecteur et guidez la-configuration des broches par rapport au port de l'équipement.
Sélection des fibres :Sélectionnez la configuration de la fibre en fonction de l'interface optique testée.
Référence de configuration :Pour les assemblages spécifiques à un équipement-, la spécification de l'émetteur-récepteur cible ou la documentation de l'équipement peut être utilisée comme référence de configuration.
Vérification des performances optiques
Tests optiques
La perte d'insertion et la perte de réflexion sont mesurées à l'aide de l'équipement EXFO/JDSU et vérifiées par rapport aux limites spécifiées.
01
Géométrie du connecteur
Un interféromètre 3D vérifie la hauteur des fibres, le rayon de courbure et le décalage du sommet.
02
Terminer-l'inspection du visage
Un microscope numérique vérifie la contamination et les défauts physiques visibles.
03
Continuité et cartographie
La continuité de la fibre et la polarité des canaux sont vérifiées par rapport à la configuration approuvée, y compris le mappage Tx-vers-Rx confirmé pour les assemblages personnalisés.
04
Système qualité
Les assemblages MPO sont fabriqués selon le système de gestion de la qualité ISO 9001:2015 de DIMI.
05
Scénarios de test
La configuration de bouclage détermine la condition de retour optique requise par le test.
Vérification de l'émetteur-récepteur
Fournit une condition de retour locale pour vérifier les interfaces d'émetteur-récepteur multimode basées sur MPO-.
Diagnostic des ports
Isole l'interface optique testée sans nécessiter une connexion fibre optique à distance.
Tests de production
Fournit une configuration optique reproductible pour la vérification contrôlée des équipements.
Ingénierie et burn-in-
Permet de reproduire la même condition d’interface définie dans des procédures de test répétées.
Processus de fabrication
Capacité de fabrication :DIMI fabrique en interne des assemblages de câbles à fibres optiques-pour les échantillons techniques et la production en série.
Examen technique :Le mappage non-standard est examiné par rapport au brochage, au schéma de câblage ou aux spécifications de l'équipement fournis avant la production.
Contrôle de production :La spécification confirmée définit la configuration, le mappage, les exigences optiques, l'identification et l'emballage.
Vérification et documentation :Les assemblages terminés sont inspectés et testés avant expédition, avec une documentation de test fournie conformément aux exigences de la commande confirmée.
Exigences de commande
Commande et délai de livraison :Des quantités flexibles sont disponibles ; les configurations standard nécessitent généralement 3 à 7 jours ouvrables, avec des calendriers personnalisés confirmés par configuration et quantité.
Informations sur la demande de prix :Pour un devis, indiquez le type de fibre, le nombre de fibres, le sexe du connecteur, le mappage de bouclage, la longueur du câble et la quantité estimée.
FAQ
Q : À quoi sert un câble de bouclage multimode MPO ?
R : Il crée un chemin de retour optique local entre les canaux Tx et Rx désignés pour tester les émetteurs-récepteurs multimodes, les ports MPO et les équipements optiques compatibles.
Q : Comment choisir la bonne polarité de bouclage MPO ?
R : Sélectionnez le type A, le type B, le type C ou un mappage personnalisé en fonction de la relation de canal Tx-à-Rx requise de l'équipement testé.
Q : Pouvez-vous créer un bouclage MPO personnalisé pour QSFP, QSFP28 ou QSFP-DD ?
R : Oui. Un mappage Tx-à-Rx personnalisé peut être réalisé à partir du brochage de l'équipement, du schéma de câblage ou des spécifications de mappage de canal-confirmées.
Q : Quelle est la différence entre un bouclage MPO et un cordon de brassage MPO ?
R : Un cordon de brassage MPO connecte des interfaces optiques distinctes, tandis qu'un bouclage MPO renvoie les canaux Tx désignés aux canaux Rx dans la configuration de test locale.
Q : Comment choisir un MPO mâle ou femelle pour un câble de bouclage ?
R : Faites correspondre le sexe du connecteur et la configuration des broches de guidage-à l'interface MPO correspondante de l'émetteur-récepteur, du dispositif de test ou de l'équipement.
Q : Comment choisir OM3, OM4 ou OM5 pour un bouclage MPO ?
R : Sélectionnez le type de fibre multimode spécifié pour l'émetteur-récepteur ou l'équipement testé afin de maintenir la compatibilité de l'interface.
Q : Qu'est-ce que la perte de retour dans un câble de bouclage MPO ?
R : La perte de retour indique la puissance optique réfléchie vers la source. La perte de réflexion spécifiée est supérieure ou égale à 20 dB.
Q : Un bouclage multimode MPO peut-il être testé avant la production en volume ?
R : Oui. Des échantillons d'ingénierie peuvent être produits pour la vérification du mappage des interfaces et des canaux avant la production en volume, si nécessaire.
