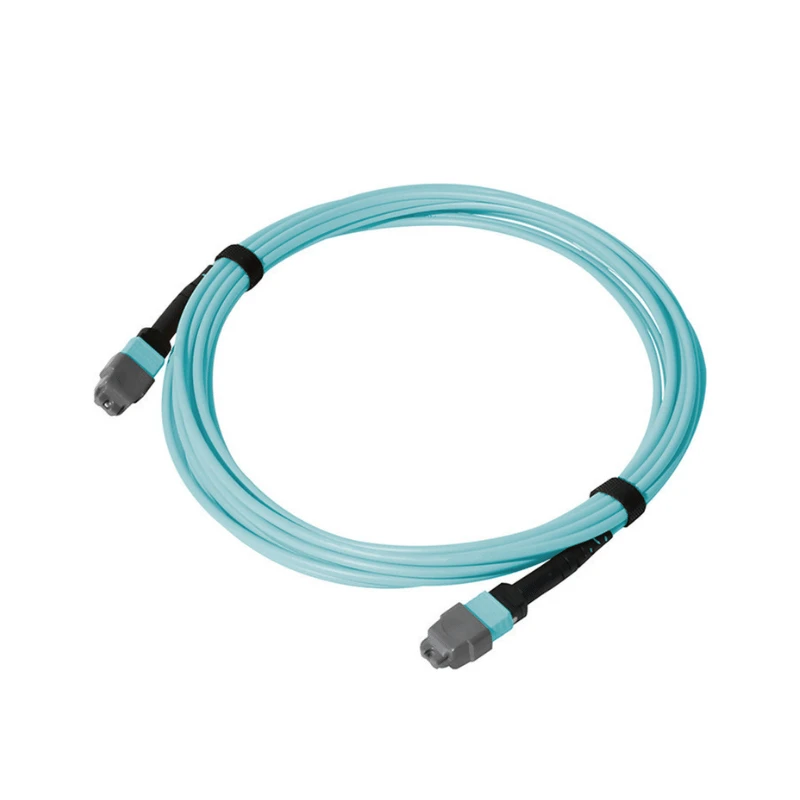

Câble de bouclage MTP

Le câble de bouclage MTP est un assemblage optique multifibre-assemblé en usine qui fournit un chemin de retour optique défini via une interface MTP/MPO. Il achemine les canaux optiques transmis vers les canaux de réception désignés au sein de la même interface pour la vérification de l'émetteur-récepteur, le test des ports de commutation, le diagnostic de l'équipement et les procédures de test optique.

Spécifiez le bouclage MTP en fonction de l'interface de test cible. La configuration requise doit être confirmée avant la production en fonction de l'interface, de l'accouplement du connecteur, du mappage des canaux et des conditions de test optique.

Faites correspondre le nombre de fibres à l'interface :Sélectionnez le nombre de fibres en fonction des canaux optiques actifs et de la configuration des connecteurs de l'interface testée.

Faites correspondre le type de fibre à l'interface optique :Faites correspondre le type de fibre au mode optique spécifié pour l'émetteur-récepteur, l'équipement ou le dispositif de test cible.

Confirmez le sexe du connecteur MTP/MPO :Confirmez le sexe du connecteur requis à partir de l'interface d'accouplement ; les connecteurs mâles sont épinglés, tandis que les connecteurs femelles ne sont pas épinglés.

Confirmez le mappage Tx-vers-Rx :Confirmez la relation requise du canal Tx-à-Rx avant de commander, en particulier pour les configurations de test spécifiques à l'application-.

Vérifiez la condition du test optique :Confirmez si le test nécessite un bouclage direct ou atténué et spécifiez les conditions d'alimentation de réception-requises, le cas échéant.

Une configuration de bouclage est définie non seulement par le nombre de fibres, mais également par la manière dont les canaux transmis sont renvoyés vers les canaux de réception prévus.

Bouclage direct :Un bouclage direct renvoie le signal transmis sans atténuation supplémentaire intentionnelle lorsque la puissance de réception résultante répond aux exigences du test.

Bouclage atténué :Une configuration atténuée introduit une perte optique supplémentaire spécifiée lorsque le test nécessite une puissance de réception inférieure.

Spécification d'atténuation :Spécifiez l’atténuation requise ou la condition du récepteur cible afin que la configuration optique puisse être confirmée avant la production.

Les assemblages de bouclage MTP sont vérifiés par rapport aux spécifications de production confirmées avant expédition, couvrant la géométrie du connecteur, l'état de la face-de l'extrémité, les performances optiques et le routage Tx-à-Rx défini.

Connecteur et extrémité-Contrôle du visage :L'inspection par interféromètre 3D est utilisée pour vérifier la géométrie des connecteurs MTP/MPO, y compris la hauteur des fibres, le décalage du sommet et le rayon de courbure, tandis que les faces d'extrémité des connecteurs sont inspectées pour détecter toute contamination et tout défaut visible.

Vérification optique et cartographique :Chaque assemblage est testé individuellement pour la perte d'insertion et la perte de retour en fonction de la configuration et de la longueur d'onde de test spécifiées, tandis que le routage Tx-vers-Rx défini est vérifié par rapport au mappage de production confirmé.

Dossiers de tests :Des enregistrements de tests sérialisés peuvent être fournis pour des assemblages individuels, y compris les données de tests optiques applicables et les résultats d'inspection pour la qualification du produit et l'inspection à l'arrivée.

Les câbles de bouclage MTP personnalisés sont configurés en fonction des exigences de l'équipement ou du montage de test du client.

Référence de l'interface
Fournissez l'interface de l'équipement cible, de l'émetteur-récepteur ou de l'appareil de test-afin que la configuration requise du connecteur et de l'assemblage puisse être examinée avant la production.

Référence de mappage
Pour les bouclages non-standard, fournissez un plan de port, un schéma de position-de la fibre ou une spécification de câblage Tx-vers-Rx.

Exigence optique
Fournir l'atténuation requise ou la condition du récepteur cible lorsque la puissance optique contrôlée fait partie des spécifications de test.

Référence de production
Fournissez les exigences requises en matière de longueur de câble, de quantité, d'identification et d'emballage pour le devis et la production.
Pour les configurations spécifiques à une application, DIMI examine les exigences d'interface, de mappage et de test fournies avant la production afin que les spécifications de fabrication puissent être confirmées par rapport à l'assemblage demandé.
