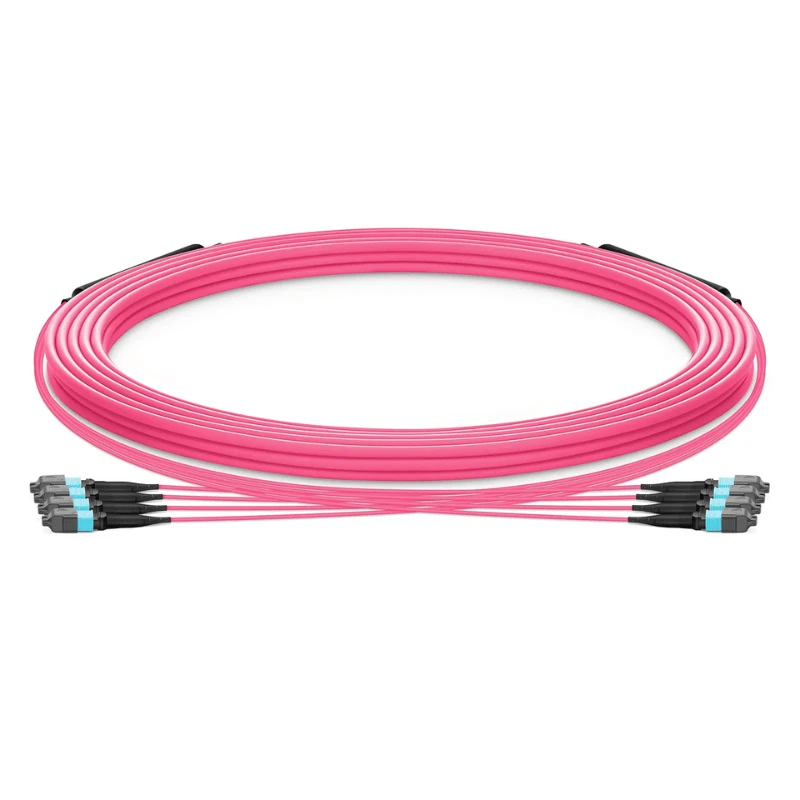

Le câble principal multimode MPO est un assemblage de fibres haute-densité conçu pour le câblage structuré dans les centres de données, les salles de serveurs d'entreprise et les environnements réseau-à haut débit. Il utilise des connecteurs MPO/MTP® pré-terminés pour consolider plusieurs fibres multimodes dans une connexion principale compacte, réduisant ainsi le travail de terminaison sur le terrain et simplifiant le déploiement à haute-densité.

Disponible en fibre multimode OM3, OM4 et OM5, le câble peut être configuré pour différents nombres de fibres, sexes de connecteurs, méthodes de polarité, longueurs de câble et exigences de gaine.

Spécifications techniques

Article	Spécification
Type de fibre	Multimode OM3 / OM4 / OM5
Noyau de fibre	50/125 μm
Nombre de fibres	8/12/24 fibres ; plusieurs-configurations MPO disponibles
Connecteur	MPO/MTP®
Sexe du connecteur	Homme / Femme
Polarité	Type A/Type B/Type C
Polonais multimode	PC
Perte d'insertion	Standard Inférieur ou égal à 0,35 dB ; versions à faible-perte inférieure ou égale à 0,20 dB
Gaine de câble	PVC / LSZH / OFNP, sous réserve de configuration
Type de câble	Construction de tronc rond ou groupé

Options de polarité et de genre

Une polarité correcte et le sexe du connecteur sont essentiels pour maintenir la continuité de transmission-pour-réception dans les liaisons optiques parallèles-.

Type A

Mappage direct-des fibres.

Tapez B

Mappage de fibre inversé, couramment utilisé dans les architectures optiques-parallèles duplex.

Tapez C

Associez le-mappage inversé pour des conceptions de câblage-structurées spécifiques.

Homme MPO

Connecteur épinglé pour alignement avec un connecteur femelle.

Femme MPO

Connecteur non épinglé à utiliser avec un connecteur mâle.

La polarité requise doit être spécifiée avec la conception de l'équipement, de la cassette ou du panneau de brassage associé, plutôt que sélectionnée indépendamment.

Construction de câbles

L'ensemble de lignes principales utilise une fibre multimode-terminée en usine avec une construction de câble de protection adaptée à une installation organisée en rack et en chemin. Le fil aramide peut être utilisé comme élément de résistance, tandis que la gaine extérieure peut être sélectionnée en fonction des exigences d'installation.

Les options de gaine courantes incluent le PVC pour une utilisation générale en intérieur, le LSZH lorsqu'une construction à faible teneur en fumée et sans halogène-est requise, et l'OFNP pour les installations classées en plénum-. Le diamètre du câble varie en fonction du nombre de fibres et de la configuration du tronc. Le diamètre extérieur final doit donc être confirmé avant de spécifier la capacité du chemin ou le matériel de gestion des câbles-.

Applications de centre de données

Le câble principal multimode MPO convient pour :

Connexions de base-de rack à-rack dans des centres de données à haute-densité.
Interconnexions de panneaux de brassage MPO-et de cassettes pour un câblage structuré.
Basculez-vers-serveur et passez-pour-changer de liens à l'aide d'une optique multimode parallèle.
Salles d'équipement d'entreprise où les-assemblages pré-terminés réduisent le travail d'installation sur le terrain.
Mises à niveau de réseau-haute densité nécessitant une capacité de fibre plus élevée dans un espace rack limité.

Tests et assurance qualité

Chaque assemblage de câbles peut être inspecté et testé avant expédition pour vérifier la cohérence de la fabrication et les performances optiques.
Les procédures typiques de contrôle qualité{{0}incluent :

Test de perte d'insertion-à 100 % pour les assemblages terminés.
Fin-de l'inspection des faces et du nettoyage des connecteurs MPO.
Vérification de la polarité des connecteurs et du mappage des fibres.

Vérification du sexe et de l’identification du connecteur.
Inspection visuelle de la gaine du câble, des bottes et des zones de dérivation.
Rapports de tests individuels fournis selon les exigences du projet.

Les enregistrements de test peuvent être mis en correspondance avec l'identification des câbles ou la documentation de commande pour l'inspection à l'arrivée et la traçabilité du projet.

Personnalisation et OEM

Pour les commandes OEM, intégrateurs de systèmes et projets, le câble principal peut être configuré en fonction de l'architecture réseau requise, notamment :

Type de fibre : OM3/OM4/OM5

Nombre de fibres et quantité de MPO

Genre du connecteur MPO/MTP®

Polarité de type A/B/C

Performances optiques à perte standard ou faible-

Longueur du câble et longueur de dérivation

Gaine PVC / LSZH / OFNP

Exigences en matière d'identification, d'étiquetage et de couleur des câbles

Emballage spécifique au client et étiquetage privé

Emballage et livraison

Les câbles principaux MPO finis sont protégés individuellement pour éviter la contamination des connecteurs, la flexion et les dommages aux câbles pendant la manipulation et le transport. Des capuchons anti-poussière de connecteur, un emballage de protection et des cartons ou autres emballages adaptés à l'exportation-peuvent être spécifiés en fonction des exigences d'expédition.

Des configurations standards peuvent être fournies selon la disponibilité de la production. Les assemblages OEM personnalisés sont planifiés en fonction de la complexité de la configuration, de la quantité, des exigences de test et de la disponibilité des matériaux. Chaque expédition peut être fournie avec l'identification du produit et la documentation de test applicable pour l'inspection à la réception.

FAQ

Q : Comment puis-je confirmer que le câble principal correspondra à mon système MPO existant ?

R : Confirmez l'interface du connecteur, l'orientation des touches, le mappage des fibres, la configuration des broches et les spécifications des composants d'accouplement aux deux extrémités. Pour une installation existante, fournir le numéro de pièce actuel du module MPO, de l'adaptateur ou du câble permet d'éviter toute incompatibilité lors du remplacement ou de l'extension.

Q : Les câbles principaux MPO peuvent-ils être fournis en différentes longueurs pour le même projet ?

R : Oui. Différentes longueurs de câbles peuvent être produites dans le cadre d’une même spécification de projet. Les acheteurs doivent fournir la longueur finie requise et, le cas échéant, la tolérance autorisée afin que le routage des racks et les dégagements d'installation puissent être planifiés avec précision.

Q : Pouvez-vous fournir un échantillon avant une commande groupée ?

R : Oui. Des échantillons peuvent être produits pour vérifier la configuration avant la production en série. L'échantillon doit utiliser la même disposition des connecteurs et les mêmes exigences techniques clés que celles prévues pour l'ordre de fabrication afin que la compatibilité et l'installation puissent être vérifiées dans les conditions réelles du projet.

Q : Les dessins de câbles ou les documents dimensionnels sont-ils disponibles pour approbation technique ?

R : Oui. Des dessins dimensionnels et des informations de configuration peuvent être fournis pour l'examen du projet. Pour les assemblages de troncs complexes, les acheteurs peuvent confirmer la longueur totale, la disposition des connecteurs, les dimensions de rupture et les exigences d'identification avant la production.

Q : Comment les câbles principaux MPO doivent-ils être manipulés pendant l'installation ?

R : Évitez de tirer le câble par les connecteurs, de dépasser les limites de courbure spécifiées ou d'exercer une charge excessive sur les sections de dérivation. Gardez les extrémités des connecteurs fermées jusqu'à la connexion et acheminez le tronc via des systèmes de gestion des câbles-appropriés sans écraser ni plier brusquement l'ensemble.

Q : Le même câble principal MPO peut-il être utilisé pour différentes vitesses de transmission ?

R : Potentiellement, mais la compatibilité dépend du type d'émetteur-récepteur, du budget de la liaison optique, de la distance de transmission et de l'architecture du réseau. Le câble doit donc être spécifié par rapport aux exigences réelles de l'équipement optique et de la liaison plutôt que sélectionné uniquement en fonction du débit de données nominal.
