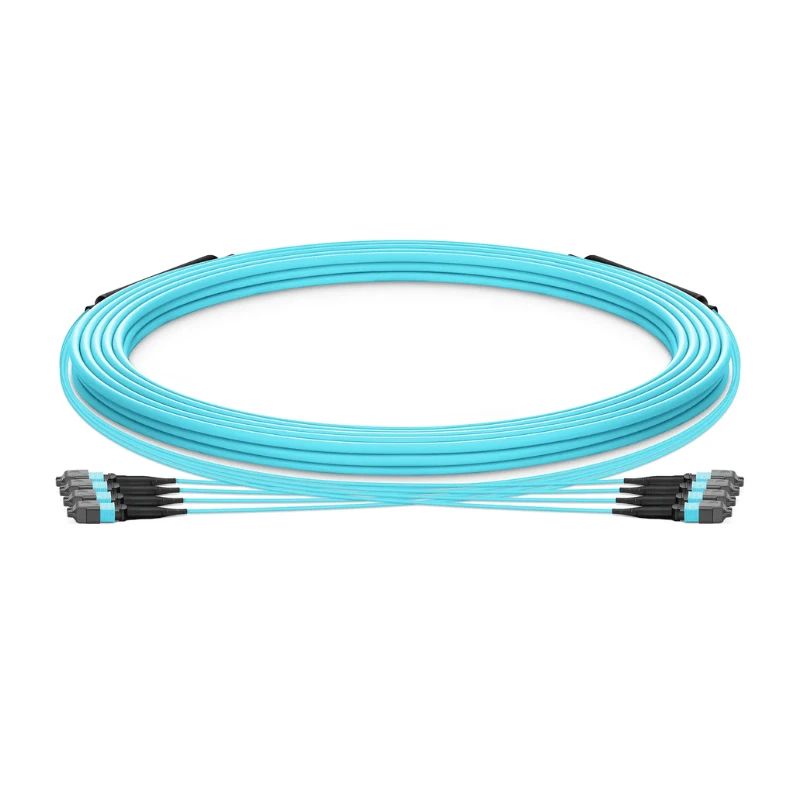

Le câble à fibre multimode OM3 MPO est un assemblage de fibre multimode terminé en usine-construit avec de la fibre optique OM3 et des connecteurs multifibres MPO/MTP-.
Spécifications techniques
|
Paramètre |
Spécification |
|
Type de produit |
Câble à fibres multimodes OM3 MPO |
|
Type de fibre |
Fibre multimode OM3 |
|
Taille des fibres |
50/125 μm |
|
Longueur d'onde |
850 nm/1 300 nm |
|
Nombre de fibres |
8/12/24/48/72/144 fibres |
|
Type de connecteur |
MPO/MTP |
|
Connecteur A |
Homme/Femme ; Épinglé/Désépinglé |
|
Connecteur B |
Homme/Femme ; Épinglé/Désépinglé |
|
Polarité |
Type A/Type B/Type C |
|
Structure du câble |
Câble rond/câble de micro-distribution/câble plat |
|
Matériau de la veste |
LSZH/PVC/OFNP |
|
Longueur du câble |
Longueur personnalisée |
|
Température de fonctionnement |
-20 degrés à +70 degrés |
|
Tests optiques |
Perte d'insertion / perte de retour |
|
Inspection des connecteurs |
Fin-Inspection du visage/Inspection par interféromètre 3D |
|
Conformité |
RoHS/PORTÉE/CE ; Configurations UL 910 et CPR soumises à la construction du câble applicable |
Caractéristiques de la fibre OM3
La qualité de fibre OM3 définit les caractéristiques de transmission multimode du chemin optique, tandis que la terminaison MPO/MTP détermine la manière dont les canaux de fibre individuels sont présentés à l'interface de l'équipement.
Performances au niveau de l'assemblage-
Pour un assemblage OM3 MPO, les spécifications de la fibre et la terminaison du connecteur sont évaluées comme un chemin optique fini plutôt que comme des descriptions de composants indépendantes.
Configuration des pertes
DIMI propose différents niveaux de perte MPO/MTP, permettant de spécifier l'assemblage fini en fonction des exigences de perte optique-de la liaison connectée.
Conditions de transmission
La distance de transmission réalisable dépend de la liaison optique complète, y compris les émetteurs-récepteurs, les composants passifs et le budget optique disponible, plutôt que des spécifications du câble prises isolément.
Construction de câbles
Structure du câble
La construction du câble sélectionnée définit la disposition interne et la protection mécanique de l'assemblage multifibre-avant la terminaison MPO/MTP.
Protection des fibres
La construction sélectionnée regroupe et protège les fibres individuelles en fonction de la conception du câble et du nombre de fibres spécifiés.
Spécification de la veste
La construction de la gaine est définie ainsi que les exigences mécaniques, environnementales et de conformité requises du câble fini.
Résiliation MPO
Configuration du connecteur :Les connecteurs MPO/MTP sont terminés en usine en fonction du type de connecteur, du sexe, de la configuration des broches et du mappage de fibre de bout en bout.
Cartographie de polarité et de fibre :La polarité spécifiée définit la relation de position de la fibre-entre les deux extrémités du connecteur, l'assemblage terminé étant vérifié par rapport au mappage confirmé avant expédition.
Vérification de la qualité des produits
Tests optiques
Chaque assemblage fini est soumis à des tests de perte d'insertion et de perte de retour avant expédition conformément aux spécifications optiques confirmées.
01
Géométrie du connecteur
La géométrie du connecteur MPO est vérifiée par mesure d'interféromètre 3D, y compris la hauteur de la fibre, le rayon de courbure et le décalage du sommet.
02
Terminer-Inspection du visage
Les faces d'extrémité des connecteurs sont inspectées pour détecter les défauts de surface et la contamination avant la sortie de l'assemblage fini.
03
Vérification de la polarité
La continuité et la polarité de la fibre sont vérifiées par rapport au mappage spécifié pour vérifier la correspondance des canaux dans l'ensemble.
04
Traçabilité des produits
Lorsque des rapports sérialisés sont spécifiés, le câble fini peut être lié à ses données d'inspection optiques et de connecteur enregistrées via le numéro d'identification qui lui est attribué.
05
FAQ
Q : Le câble OM3 MPO peut-il être utilisé dans une liaison contenant de la fibre OM4 ?
R : Les liaisons mixtes OM3/OM4 doivent être évaluées par rapport aux spécifications de l'émetteur-récepteur et au budget optique du système avant le déploiement, car les performances globales dépendent des spécifications combinées de la fibre et des composants.
Q : Que faut-il confirmer avant de passer une nouvelle commande de câble OM3 MPO ?
R : Les spécifications du produit approuvées, la référence de commande précédente ou l'échantillon de production doivent être utilisés pour confirmer la configuration convenue avant de répéter la production.
Q : Un échantillon approuvé peut-il être utilisé comme référence de production pour une commande de câble OM3 MPO ?
R : Oui. Un échantillon approuvé peut servir de référence de production lorsque sa configuration et les exigences d'inspection applicables sont documentées dans les spécifications de la commande confirmée.
Q : DIMI peut-il fabriquer un câble OM3 MPO à partir d'une spécification client existante ?
R : Oui. Une spécification client existante peut être utilisée comme référence de production lorsque la configuration requise, les exigences techniques et les critères d'inspection sont clairement définis et confirmés avant la production.
Q : Qu'est-ce qui est normalement requis pour un devis de câble OM3 MPO ?
R : La quantité du projet, la date de livraison cible, le numéro de pièce existant, l'échantillon approuvé ou la référence de commande précédente peuvent aider le fournisseur à préparer un devis par rapport à la configuration requise.
Q : Les câbles OM3 MPO peuvent-ils être fournis pour les commandes OEM ou de marque privée ?
R : Les exigences OEM ou de marque privée-peuvent être intégrées aux spécifications de production confirmées, y compris les exigences convenues en matière d'identification, d'étiquetage, d'emballage et de documentation du produit.
Q : Quels documents peuvent être demandés pour une commande de câble OM3 MPO ?
R : Les acheteurs peuvent spécifier les rapports de test requis, les enregistrements d'identification du produit, les enregistrements d'inspection ou toute autre documentation qualité dans le cadre des exigences en matière de documentation de commande.
Q : Comment les acheteurs peuvent-ils évaluer un fournisseur de câbles OM3 MPO avant de passer une commande de production ?
R : Les acheteurs peuvent consulter les spécifications du produit du fournisseur, le processus d'approbation des échantillons, les dossiers de tests optiques, la capacité d'inspection des connecteurs, les certifications applicables et la documentation de production avant d'approuver une commande de production.
